Trong lĩnh vực thiết kế và triển khai hạ tầng CNTT, tủ mạng (tủ rack) được ví như bộ não trung tâm, nơi tập trung toàn bộ sức mạnh phần cứng của doanh nghiệp. Tuy nhiên, một thực tế đáng buồn là có đến 60% hệ thống tủ rack hiện nay tại các văn phòng vừa và nhỏ đang vận hành trong tình trạng "báo động": dây cáp đan xen như mạng nhện, các thiết bị xếp chồng chéo lên nhau vô tổ chức, bụi bẩn bám dày và nhiệt độ bên trong luôn ở mức quá tải.
Sự thiếu kinh nghiệm trong việc lập sơ đồ bố trí (Rack Layout) không chỉ làm mất thẩm mỹ nghiêm trọng mà còn là "sát thủ thầm lặng" làm giảm tuổi thọ phần cứng, gây ra những sự cố gián đoạn hệ thống không đáng có.
Với tư cách là một chuyên gia tư vấn thiết kế giải pháp hạ tầng mạng lâu năm, tôi sẽ chia sẻ với bạn bộ cẩm nang toàn diện về quy trình lắp đặt và xếp sơ đồ tủ rack chuẩn kỹ thuật. Quy trình này được chuẩn hóa theo các tiêu chuẩn công nghiệp quốc tế và kinh nghiệm thực chiến từ các kỹ sư hạ tầng Unirack, giúp hệ thống của bạn luôn tối ưu tản nhiệt, vận hành bền bỉ và dễ dàng bảo trì về sau.
Tác hại khôn lường của việc lắp đặt và sắp xếp thiết bị sai cách
Trước khi bắt tay vào thi công, chúng ta cần nhìn nhận thẳng thắn những hậu quả nghiêm trọng nếu một chiếc tủ rack bị setup một cách cẩu thả và vô tổ chức.
Hệ thống chập chờn, thiết bị liên tục quá nhiệt
Khi các thiết bị như Server, Switch, UPS bị đặt san sát hoặc xếp chồng trực tiếp lên nhau mà không có khoảng trống kỹ thuật, các khe tản nhiệt bên sườn và mặt sau của chúng sẽ bị che kín hoàn toàn.
Nhiệt lượng không thể thoát ra ngoài, tích tụ lại tạo thành hiện tượng "om nhiệt". Hệ quả là các thiết bị phần cứng sẽ bị giảm hiệu năng, liên tục tự khởi động lại (reboot) hoặc bị treo cứng hệ thống, làm gián đoạn toàn bộ hoạt động kinh doanh của doanh nghiệp.
Tình trạng "Rừng dây nhện" cô lập mọi nỗ lực bảo trì
Khi xảy ra sự cố mất kết nối mạng, thời gian chính là vàng bạc. Tuy nhiên, nếu tủ mạng không được quản lý cáp khoa học, bạn sẽ đối mặt với một búi dây mạng chằng chịt, không biết đầu dây nào cắm vào cổng nào.
Việc không có nhãn đánh dấu hay thanh quản lý cáp khiến kỹ thuật viên mất hàng giờ đồng hồ chỉ để dò tìm một sợi dây lỗi. Thậm chí, trong quá trình vô tình kéo rút dây, họ có thể làm lỏng các cổng kết nối bên cạnh, biến một sự cố nhỏ thành một thảm họa hệ thống lớn hơn.
Đánh mất uy tín thương hiệu trước chủ đầu tư
Đối với các đơn vị thầu thi công M&E hoặc tích hợp hệ thống (SI), tủ rack chính là "bộ mặt" phản ánh rõ nhất năng lực và sự chuyên nghiệp của bạn.
Một chiếc tủ mạng lộn xộn, dây rợ hầm hố sẽ ngay lập tức làm giảm điểm uy tín của bạn trong mắt chủ đầu tư tại nghiệm thu dự án. Ngược lại, một chiếc tủ rack được đi dây vuông thành sắc cạnh, sơ đồ rõ ràng sẽ là tấm danh thiếp quyền lực giúp bạn dễ dàng nhận được các dự án tiếp theo.

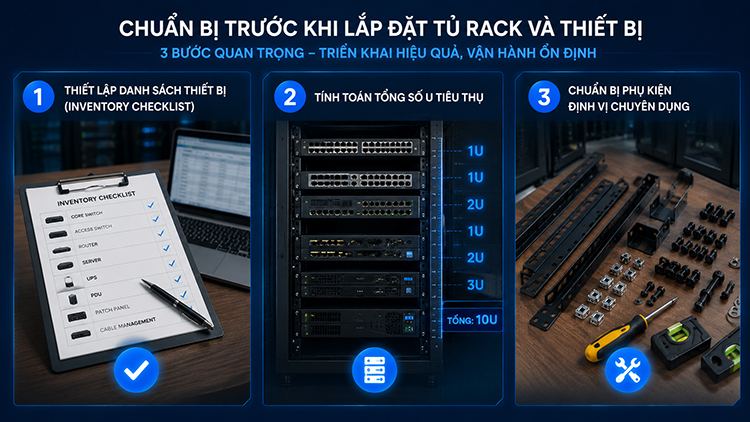

Giai đoạn chuẩn bị trước khi lắp đặt tủ rack và thiết bị
Cần dự phòng bao nhiêu phần trăm không gian khi chọn tủ rack? Khi lập kế hoạch mua sắm và lắp đặt tủ rack, bạn luôn phải tuân thủ nguyên tắc dự phòng tối thiểu 20% - 30% không gian trống (số U) cho tương lai.
Ví dụ: Nếu tổng số thiết bị hiện tại của bạn chiếm chính xác 16U, bạn tuyệt đối không nên mua tủ 16U vừa khít, mà phải lựa chọn dòng tủ tối thiểu là 20U hoặc 27U. Khoảng trống này dùng để bù đắp cho không gian của các thanh quản lý cáp ngang và sẵn sàng cho việc mở rộng, lắp thêm thiết bị mới khi doanh nghiệp tăng trưởng quy mô mà không cần phải thay thế toàn bộ vỏ tủ đắt tiền.
Để việc setup diễn ra mượt mà, công đoạn chuẩn bị kỹ thuật trước khi đưa thiết bị vào tủ là bắt buộc. Bạn cần thực hiện theo 3 bước sau:
Bước 1: Thiết lập danh sách thiết bị (Inventory Checklist)
Hãy thống kê chính xác toàn bộ danh mục phần cứng sẽ xuất hiện trong tủ mạng. Bảng danh sách này bắt buộc phải bao gồm: Tên thiết bị, số lượng, trọng lượng và đặc biệt là chiều cao tiêu chuẩn quy đổi ra đơn vị U (1"U"=4.445" cm" ) và chiều sâu (mm) của từng thiết bị.
Bước 2: Tính toán tổng số U tiêu thụ
Cộng toàn bộ số U của các thiết bị lại với nhau. Đừng quên cộng thêm số U của các phụ kiện bắt buộc như: Patch Panel, thanh quản lý cáp ngang, khay cố định, khay trượt. Đối chiếu tổng số này với dung lượng tủ rack hiện có để đảm bảo tủ không bị quá tải không gian.
Bước 3: Chuẩn bị phụ kiện định vị chuyên dụng
- Khay cố định (Fixed Shelf): Dành cho các thiết bị kích thước nhỏ, không có tai gá rack tiêu chuẩn 19 inch (như Modem nhà mạng, Converter quang, Router wifi phụ, bộ chia nguồn camera).
- Khay trượt (Sliding Shelf): Dành riêng cho các dòng Server (máy chủ) hoặc KVM Switch cần kéo ra kéo vào thường xuyên để bảo trì, thay thế linh kiện phần cứng (ổ cứng, RAM) bên trong.
- Ốc vít và hạt cài chuyên dụng: Chuẩn bị dư thừa số lượng ốc cài tủ rack để cố định thiết bị chắc chắn vào thanh tiêu chuẩn.

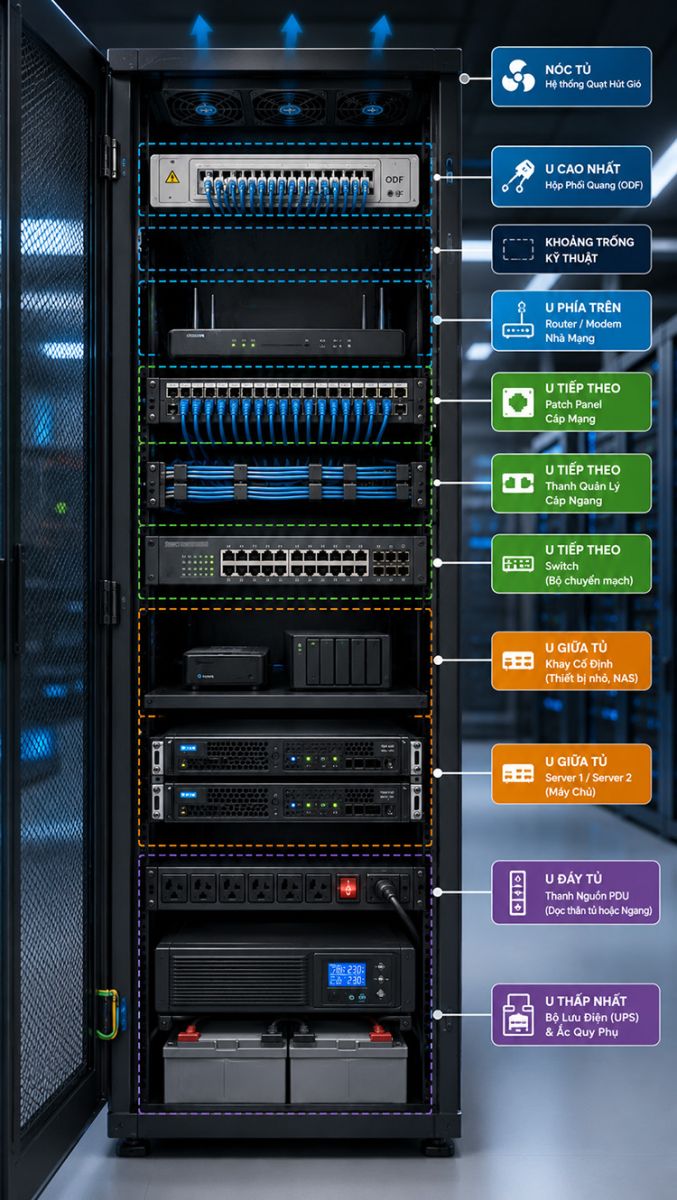

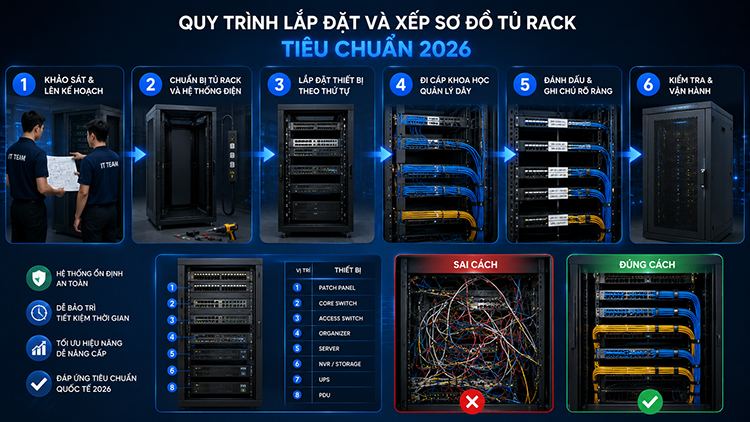

Quy trình xếp sơ đồ thiết bị trong tủ rack tiêu chuẩn
Môi trường không khí bên trong tủ rack hoạt động theo nguyên lý đối lưu: Khí lạnh từ phòng điều hòa đi vào từ mặt trước, đi qua thiết bị, trở thành khí nóng và bốc lên cao hoặc bị quạt hút ra ngoài.
Do đó, sơ đồ bố trí thiết bị (Rack Elevation Layout) phải tuân thủ nghiêm ngặt nguyên tắc: "Nặng ở dưới Nhẹ ở trên" và phân tách theo công năng.
Phân khu đáy tủ, khu vực thiết bị nặng và quản lý nguồn điện
Đây là nền móng của toàn bộ chiếc tủ đứng. Mọi sai lầm ở khu vực này đều có thể dẫn đến nguy cơ mất an toàn cơ khí nghiêm trọng.
- Bộ lưu điện (UPS) và Hệ thống Ắc quy mở rộng: Luôn luôn gá lắp UPS ở vị trí thấp nhất (các block U dưới cùng từ U01 - U04). UPS chứa hệ thống bình ắc quy chì cực kỳ nặng (có thể từ 20kg đến hơn 50kg). Việc đặt UPS sát đáy tủ giúp hạ thấp trọng tâm của toàn bộ tủ rack, đảm bảo tủ đứng vững chãi, chống nghiêng, chống lật hoàn toàn khi dịch chuyển hoặc khi có va chạm vật lý từ bên ngoài.
- Thanh nguồn PDU chuyên dụng: Đối với các dòng tủ đứng cỡ lớn (từ 27U đến 42U), thanh nguồn PDU nên được thiết kế lắp dọc theo hai thanh tiêu chuẩn ở phía sau tủ (Vertical PDU). Điều này giúp tiết kiệm không gian U mặt trước và giúp dây nguồn của mọi thiết bị từ đáy lên đỉnh đều có thể cắm trực tiếp vào nguồn điện một cách ngắn nhất, gọn gàng nhất. Đối với tủ nhỏ (6U, 10U, 20U), bạn có thể dùng PDU ngang (Horizontal PDU) và đặt ngay phía trên UPS.
Phân khu giữa tủ, trung tâm xử lý và lưu trữ dữ liệu
Khu vực này chịu trách nhiệm vận hành các dữ liệu cốt lõi của doanh nghiệp, đòi hỏi sự thông thoáng tối đa.
Máy chủ (Server Rackmount 1U/2U) và Thiết bị lưu trữ NAS: Lắp đặt ngay phía trên khu vực UPS. Do cấu tạo thân máy dài và nặng, bạn bắt buộc phải lắp đặt hệ thống ray trượt hỗ trợ (Rack Rails) cố định vào thanh tiêu chuẩn trước, sau đó mới trượt Server vào trong.
Việc đặt Server ở tầm trung (từ bụng đến ngực người trưởng thành) cũng giúp kỹ thuật viên dễ dàng thao tác, cắm rút ổ cứng cứng hotswap ở mặt trước hoặc kiểm tra các cổng mạng phía sau.
Phân khu nóc tủ, trung tâm kết nối và điều phối tín hiệu
Khu vực trên cùng của tủ mạng là nơi đón nhận toàn bộ luồng cáp trục chính (Backbone) từ bên ngoài đi vào tòa nhà và phân phối ra các nút mạng nhánh.
- Hộp phối quang (ODF): Đặt ở các block U cao nhất trên cùng. Cáp quang chứa các lõi sợi thủy tinh vô cùng mảnh và nhạy cảm, dễ bị gãy gập nếu có tác động lực. Đặt ODF ở vị trí cao nhất giúp cách ly hoàn toàn mối nối quang khỏi các khu vực thường xuyên có thao tác kỹ thuật bên dưới, đảm bảo đường truyền quang trục chính luôn an toàn.
- Router chính và Modem nhà mạng: Đặt ngay dưới ODF để nhận bước chuyển đổi tín hiệu từ cáp quang sang cáp đồng (mạng WAN) một cách nhanh nhất.
- Patch Panel và Switch: Đây là nơi diễn ra các thao tác cắm rút dây nhảy mạng (Patch cord) hàng ngày, do đó chúng cần được đặt ở tầm mắt lý tưởng nhất. Quy trình sắp xếp chuẩn kỹ thuật là lắp đặt xen kẽ theo mô hình "Sandwich": [1 Patch Panel] -> [1 Thanh quản lý cáp ngang] -> [1 Switch].
Cách xếp này giúp các sợi dây nhảy mạng đi trực tiếp từ Patch Panel, luồn qua thanh quản lý cáp ngang và cắm thẳng vào cổng Switch ngay bên dưới với độ dài dây ngắn nhất (thường chỉ cần dùng dây nhảy dài 15cm - 30cm).
Sơ đồ này loại bỏ hoàn toàn tình trạng các sợi dây dài 1m - 2m thòng lòng, đan chéo che mất mặt trước của thiết bị.

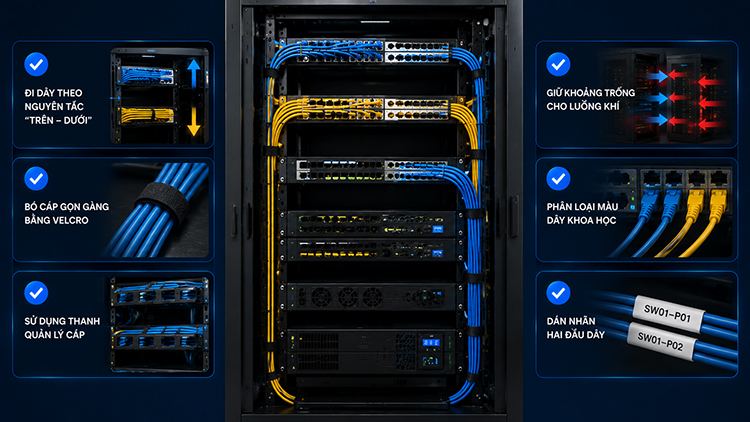

Mẹo đi dây tối ưu không gian bên trong tủ rack
Để tủ mạng của bạn đạt đến độ hoàn hảo về mặt thẩm mỹ lẫn kỹ thuật, hãy áp dụng ngay 4 mẹo thực chiến được đúc kết từ các chuyên gia hạ tầng Unirack dưới đây:
Khai thác triệt để sức mạnh của thanh quản lý cáp (Dọc và Ngang)
Nhiều người coi thanh quản lý cáp là một phụ kiện xa xỉ, tốn diện tích, nhưng thực tế nó là chìa khóa để giải quyết bài toán "rừng dây nhện".
- Toàn bộ các đoạn dây mạng dư thừa, các búi cáp dài sẽ được giấu gọn gàng vào trong lòng của thanh quản lý cáp và đậy nắp lại.
- Khi đi dây từ các tầng đổ về tủ, hãy gom chúng lại thành từng bó (khoảng 12 - 24 sợi) bằng dây đai dính (Velcro) thay vì dùng dây rút nhựa (Zip tie). Dây đai dính giúp bạn dễ dàng bổ sung hoặc rút bớt dây cáp sau này mà không cần dùng kéo cắt, tránh nguy cơ cắt phạm vào vỏ dây mạng.
Đánh dấu nhãn định vị sự cố trong 3 giây
Một hệ thống chuyên nghiệp không bao giờ chấp nhận việc "đoán mò" dây cáp. Hãy sử dụng máy in nhãn chuyên dụng để dán nhãn (Label) ở cả hai đầu của mỗi sợi dây cáp (đầu cắm vào Patch Panel và đầu cắm vào Switch/Server).
Nhãn mã hóa nên tuân theo quy tắc rõ ràng, ví dụ: TANG1_P102_PORT05 (Dây đi từ Tầng 1, Phòng 102, kết nối vào Port số 5). Khi hệ thống gặp sự cố mất mạng, nhãn dán sẽ giúp bạn định vị chính xác vị trí lỗi trong vòng 3 giây mà không cần tốn thời gian dùng máy dò tín hiệu.
Phân loại hệ thống bằng quy chuẩn màu sắc dây cáp
Việc sử dụng duy nhất một màu dây mạng cho toàn bộ tủ rack là một sai lầm phổ biến khiến việc quản trị trở nên rối rắm. Hãy thiết lập một bảng quy chuẩn màu sắc dây cáp cho doanh nghiệp của bạn, ví dụ:
- Dây màu xanh dương (Blue): Dành riêng cho hệ thống mạng dữ liệu văn phòng (Data LAN).
- Dây màu vàng (Yellow): Dành cho hệ thống Camera giám sát an ninh (CCTV).
- Dây màu đỏ (Red): Dành cho các đường kết nối uplink kết nối chéo giữa các Switch trung tâm hoặc dây cấp mạng cho Server.
- Dây màu xanh lá (Green): Dành cho hệ thống điện thoại nội bộ (VoIP).
Sự phân tách trực quan bằng màu sắc giúp bất kỳ kỹ thuật viên mới nào khi tiếp cận tủ mạng cũng có thể hiểu ngay cấu trúc phân lớp của hệ thống mà không cần người hướng dẫn.
Tôn trọng luồng khí động học của Quạt tản nhiệt
Trên nóc của các dòng tủ đứng Unirack luôn được tích hợp sẵn từ 2 đến 4 quạt tản nhiệt công suất lớn để hút khí nóng ra ngoài.
Khi gá lắp thiết bị ở các block U trên cùng, bạn cần đảm bảo không đặt bất kỳ tấm tôn kín, khay cố định không đột lỗ hoặc cuộn dây cáp lớn nào che chắn mất luồng khí đi lên của quạt. Hãy giữ cho không gian trực diện ngay dưới quạt luôn thông thoáng để hiệu suất hút gió cưỡng bức đạt mức cao nhất.
Lắp đặt và xếp sơ đồ tủ rack không đơn thuần là một công việc chân tay, mà đó là một môn nghệ thuật sắp đặt có tính toán khoa học của các kỹ sư hạ tầng.
Một chiếc tủ mạng được quy hoạch bài bản, đi dây ngăn nắp theo nguyên tắc "Nặng dưới - Nhẹ trên" của Unirack chính là lời khẳng định mạnh mẽ nhất cho tính chuyên nghiệp, sự uy tín của đơn vị thi công và tầm nhìn dài hạn của chủ doanh nghiệp.
Hãy đầu tư thời gian cho giai đoạn lập sơ đồ bố trí ngay từ hôm nay để đổi lại sự an tâm tuyệt đối, khả năng vận hành ổn định bền bỉ và sự dễ dàng trong quản trị hệ thống công nghệ của bạn suốt nhiều năm về sau.
