Khi thiết kế hạ tầng mạng và phòng máy chủ (Server Room) cho các doanh nghiệp quy mô vừa, các chi nhánh ngân hàng, trường học hoặc chuỗi cửa hàng lớn, một trong những quyết định khiến các kỹ sư và nhà quản trị CNTT đau đầu nhất chính là lựa chọn kích cỡ tủ rack.
Nếu chọn dòng tủ treo tường (6U, 10U) thì chắc chắn sẽ quá tải, không thể chứa nổi các thiết bị nặng như máy chủ hay UPS.
Ngược lại, nếu đầu tư ngay tủ đặt sàn cỡ lớn 42U thì lại rơi vào cái bẫy lãng phí ngân sách đầu tư ban đầu, lãng phí không gian diện tích mặt sàn. Làm giảm hiệu suất tản nhiệt của hệ thống làm lạnh điều hòa trung tâm do không gian trống bên trong tủ quá nhiều.
Trong bài viết này, dưới góc nhìn của một chuyên gia tư vấn thiết kế giải pháp hạ tầng chuyên nghiệp, chúng tôi sẽ đánh giá chi tiết dòng tủ rack 20U và 27U của Unirack. Hai kích thước được coi là "điểm ngọt" (Sweet Spot), mang lại sự cân bằng hoàn hảo giữa sức chứa, diện tích tối ưu và chi phí vận hành cho hệ thống mạng tầm trung.
Hệ thống mạng tầm trung và bài toán không gian, hiệu suất của doanh nghiệp

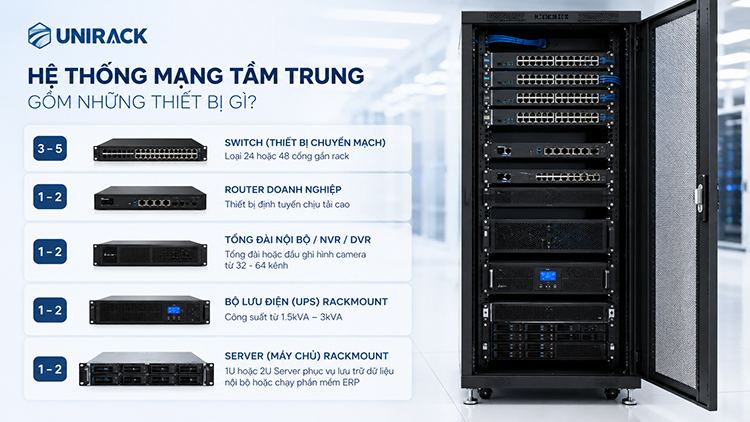

Hệ thống mạng tầm trung bao gồm những thiết bị gì?
Một hệ thống mạng tầm trung tiêu chuẩn phục vụ cho từ 30 đến 80 người dùng, thường có cấu trúc thiết bị phần cứng bao gồm:
- Từ 3 – 5 Switch (Thiết bị chuyển mạch loại 24 hoặc 48 cổng gắn rack).
- 1 – 2 Router doanh nghiệp chuyên dụng (Thiết bị định tuyến chịu tải cao).
- 1 – 2 Tổng đài nội bộ hoặc đầu ghi hình camera chuyên dụng (NVR/DVR từ 32 - 64 kênh).
- 1 – 2 Bộ lưu điện (UPS) dạng nằm (Rackmount) công suất từ 1.5kVA – 3kVA.
- 1 – 2 Server (Máy chủ) dạng Rackmount (1U hoặc 2U Server) phục vụ lưu trữ dữ liệu nội bộ hoặc chạy phần mềm ERP.
Giải pháp về không gian và ngân sách của khách hàng
Đối với các hệ thống có cấu hình như trên, việc sử dụng các dòng tủ mạng treo tường loại nhỏ là hoàn toàn bất khả thi. Trọng lượng tổng thể của toàn bộ thiết bị (đặc biệt là UPS và Server) có thể lên tới 50kg – 80kg, vượt xa tải trọng cho phép của một chiếc tủ treo tường cố định bằng nở sắt, gây nguy cơ sập đổ hạ tầng bất cứ lúc nào.
Tuy nhiên, việc chọn mua các loại tủ đứng cỡ đại như 42U (cao hơn 2 mét) lại mở ra những bất cập khác. Tủ 42U đòi hỏi một không gian phòng máy có trần cao, diện tích sàn rộng và hệ thống làm mát cực tốt.
Với các văn phòng vừa và nhỏ, việc dành ra một diện tích lớn chỉ để đặt một chiếc tủ rack trống tới 50% không gian bên trong là một sự lãng phí tài nguyên nghiêm trọng.
Chính vì vậy, phân khúc tủ đứng tầm trung 20U và 27U ra đời như một giải pháp cứu cánh, giải quyết triệt để bài toán: Sức chứa của tủ lớn nhưng diện tích chiếm dụng của tủ nhỏ.
Đánh giá chi tiết tủ rack 20U và tủ rack 27U hãng Unirack
Để giúp các nhà thầu và kỹ sư dễ dàng hình dung năng lực chịu tải và không gian chứa thực tế, chúng ta sẽ bóc tách sâu các thông số kỹ thuật cốt lõi của hai dòng tủ đứng tầm trung từ thương hiệu Unirack.

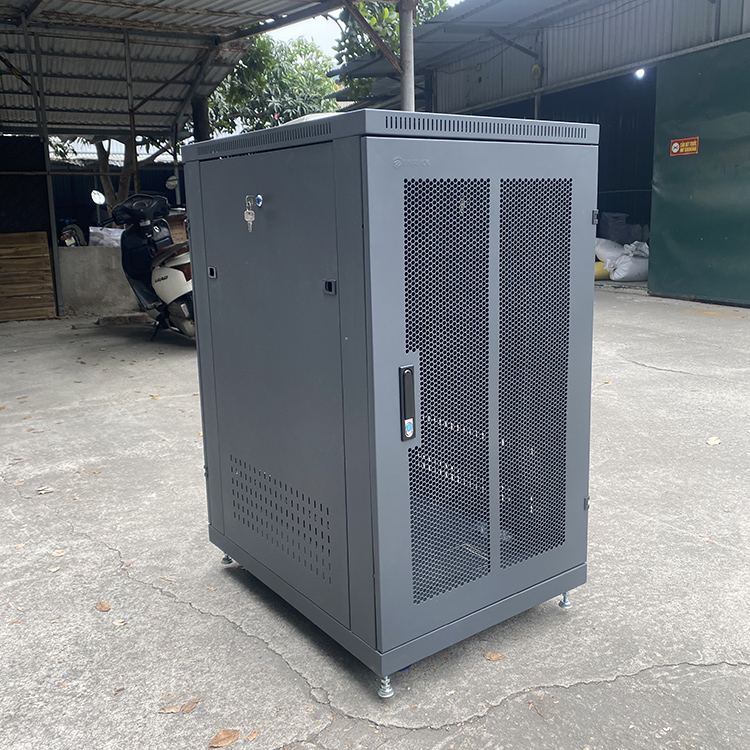

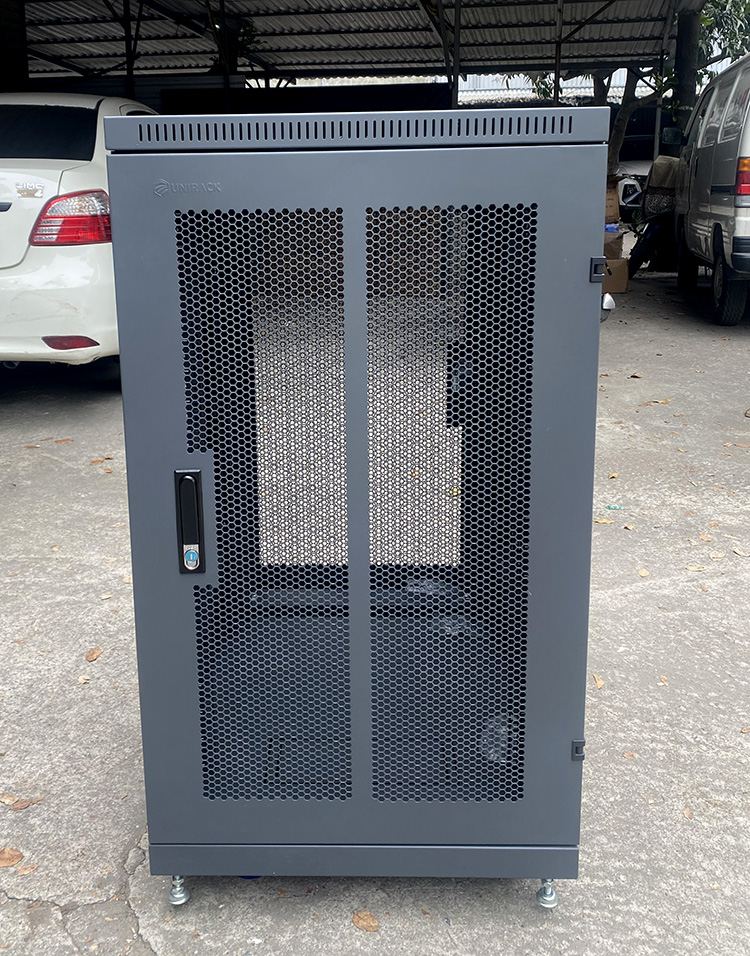

Tủ rack 20U Unirack
Tủ mạng 20U Unirack có chiều cao vật lý khoảng 1,1 mét tính cả hệ thống bánh xe di chuyển. Đây là giải pháp lý tưởng cho các văn phòng muốn gom gọn toàn bộ trung tâm dữ liệu vào một góc phòng làm việc hoặc đặt dưới gầm bàn kỹ thuật lớn.
Với chiều cao 20U (tương đương 88.9 cm không gian gá lắp thiết bị), tủ cho phép bạn lắp đặt thoải mái hệ thống mạng cơ bản bao gồm: 1 Khay trượt chứa màn hình/bàn phím KVM, 3 Switch, 1 Patch Panel, 1 Thanh nguồn PDU, 1 Máy chủ 2U, và 1 UPS 2U ở đáy. Phần không gian còn lại vẫn đủ rộng để bố trí quản lý cáp ngang và cáp dọc.
Khung cơ khí của dòng tủ đứng 20U Unirack được thiết kế để chịu tải trọng tĩnh lên đến 300kg - 400kg, hoàn toàn an tâm khi vận hành các dòng máy chủ nặng của Dell hay HP.

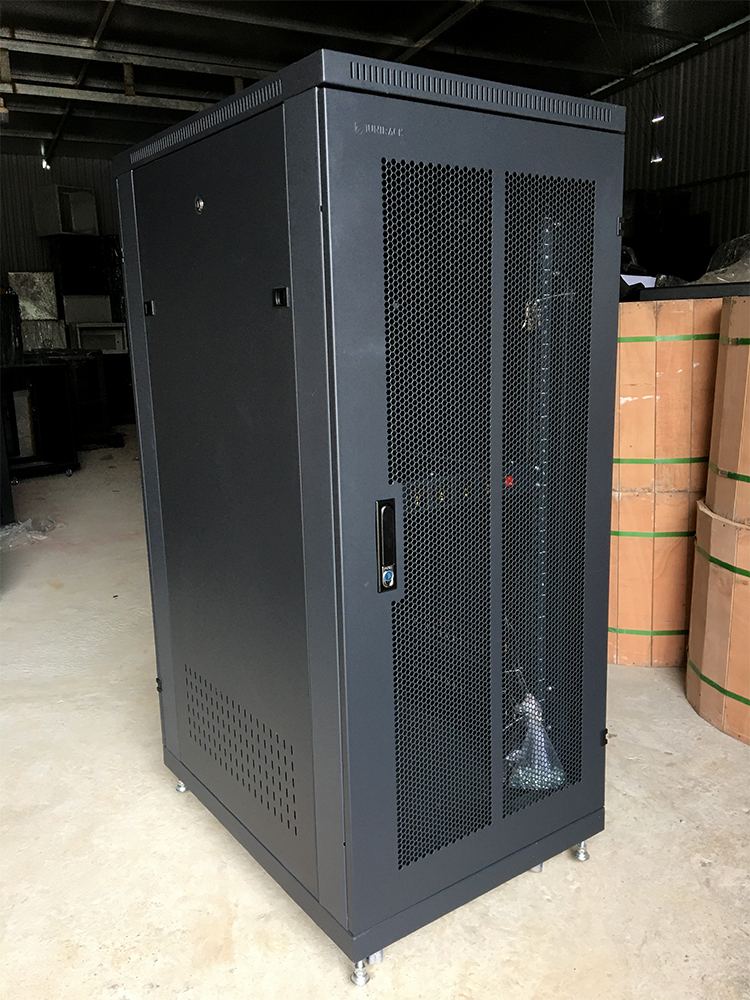

Tủ rack 27U Unirack
Tủ mạng 27U Unirack là phiên bản nâng cấp hoàn hảo, mang tính chiến lược dài hạn cho các doanh nghiệp đang trong giai đoạn phát triển nhanh.
Tủ rack 27U mở ra không gian gá lắp lên tới hơn 1.2 mét. Với kích thước này, tủ có thể chứa hệ thống Server chạy song song (Dual Server cấu hình chạy dự phòng Cluster), hệ thống lưu trữ mạng NAS chuyên dụng, bổ sung thêm các bộ phân phối nguồn thông minh và tích hợp hệ thống dập lửa tự động dạng nhỏ cho tủ rack.
Chọn tủ 27U giúp doanh nghiệp tránh được kịch bản phải thanh lý tủ cũ đổi tủ mới khi quy mô nhân sự tăng từ 40 lên 80 người, hoặc khi cần lắp thêm Switch PoE để mở rộng hệ thống Camera giám sát toàn công ty.
Hướng dẫn chọn chiều sâu tủ rack tiêu chuẩn D600, D800, hay D1000?
Một sai lầm kinh điển của dân kỹ thuật khi mua tủ đứng là chỉ chú ý đến chiều cao (U) mà quên mất chiều sâu (D) của máy chủ (Server). Unirack cung cấp đầy đủ các tùy chọn chiều sâu để phù hợp với từng mục đích:
Tủ rack sâu D600 (600mm)
Chỉ nên dùng nếu hệ thống của bạn chỉ có Switch, Router, Patch Panel, Tổng đài và UPS loại nhỏ. Các loại Server tiêu chuẩn thường có chiều sâu từ 650mm - 750mm, nếu cố tình ép vào tủ D600 sẽ không đóng được cửa sau.
Tủ rack sâu D800 (800mm)
Đây là kích thước "tiêu chuẩn vàng" cho hệ thống mạng tầm trung. Chiều sâu này đáp ứng vừa vặn cho các dòng Server phổ thông và để lại khoảng trống từ 100mm - 150mm phía sau cho việc cắm cáp nguồn, cáp mạng và lưu thông luồng khí nóng.
Tủ rack sâu D1000 (1000mm)
Bắt buộc phải chọn nếu bạn chạy các dòng Blade Server cấu hình khủng, dòng Server lưu trữ nhiều ổ cứng vật lý có thân máy dài, hoặc hệ thống UPS công suất lớn. Tủ D1000 đảm bảo thiết bị hoàn toàn nằm gọn bên trong tủ, không bị hiện tượng "lộ đuôi" hay gập gãy dây cáp ở mặt sau.
Ưu điểm vượt trội khiến Unirack luôn là sự lựa chọn hàng đầu
Trái ngược hoàn toàn với các dòng tủ rack gia công giá rẻ sử dụng tôn mỏng, cắt khoét thô sơ và lớp sơn dễ bong tróc sau vài tháng sử dụng, Unirack thiết lập một tiêu chuẩn hoàn toàn khác biệt về cơ khí chính xác nhờ 4 điểm cộng lớn:
Khung chịu lực đỉnh cao

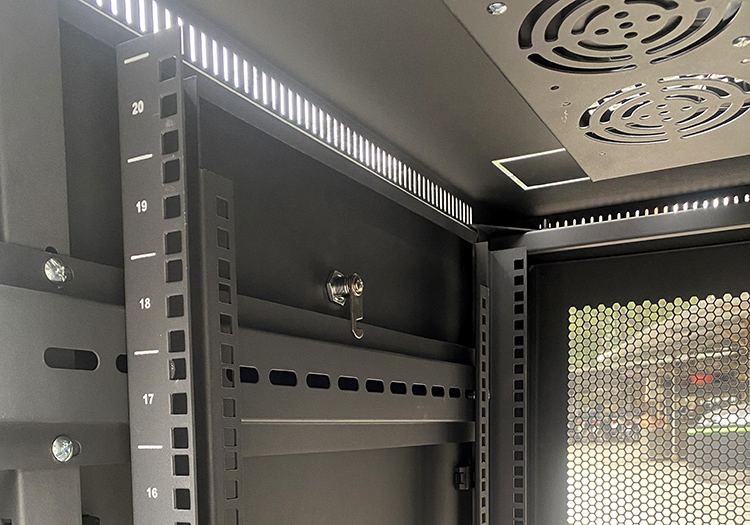

Tủ rack 20U và 27U Unirack sử dụng chất liệu thép tấm/tôn cao cấp có độ dày từ 1.2mm đến 2.0mm tại các điểm chịu lực cốt lõi như thanh tiêu chuẩn (gá thiết bị) và hệ khung xương đáy. Toàn bộ kết cấu khung được dập gân tăng cứng bằng công nghệ CNC hiện đại.
Điều này giúp tủ đứng vô cùng vững chãi, loại bỏ hoàn toàn hiện tượng võng khung, vẹo vách hay rung lắc cộng hưởng khi hệ thống quạt tản nhiệt của Server hoạt động ở vòng tua cao.
Hệ thống tản nhiệt thông minh, đối lưu tối ưu
Nhiệt độ chính là kẻ thù số một làm suy giảm tuổi thọ của linh kiện điện tử. Hiểu rõ điều đó, Unirack đã thiết kế hệ thống cửa lưới đột lỗ lục giác ở cả mặt trước và mặt sau tủ với diện tích độ thoáng lên tới 65%.

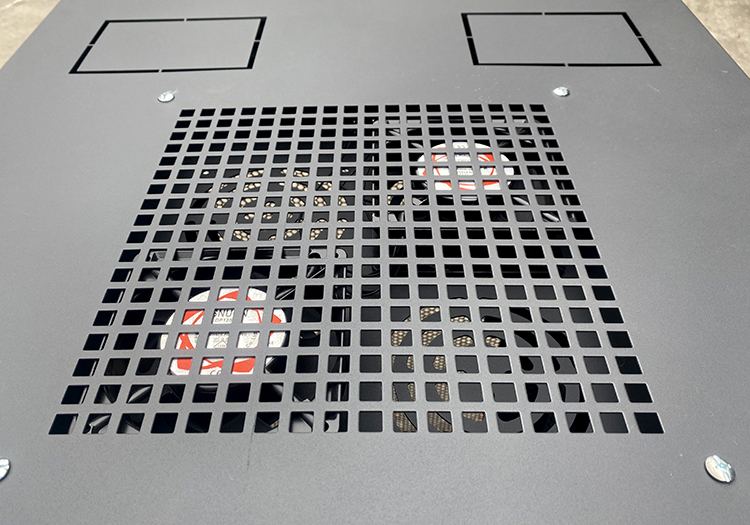

Thiết kế này tạo ra luồng khí đối lưu lý tưởng: không khí mát từ phòng điều hòa đi xuyên qua cửa lưới mặt trước, làm mát Server, và luồng khí nóng tích tụ phía sau sẽ được hệ thống quạt tản nhiệt hiệu suất cao (được trang bị sẵn ở nóc tủ) chủ động hút và đẩy ra ngoài qua cửa lưới mặt sau. Thiết bị của bạn sẽ luôn được vận hành trong trạng thái nhiệt độ lý tưởng 24/7.
Tính cơ động cao và bảo mật phần cứng an toàn
Mặc dù có trọng lượng lớn khi lên đầy đủ thiết bị, tủ đứng Unirack vẫn vận hành vô cùng linh hoạt nhờ hệ thống bánh xe chịu lực kép xoay 360 độ, kết hợp với chân tăng chân đế cố định để khóa chặt tủ tại vị trí mong muốn.
Về mặt an toàn, các mặt cửa trước, cửa sau và hai tấm cánh bên hông của tủ đều được trang bị hệ thống khóa tay gạt và khóa tròn chuyên dụng. Điều này giúp ngăn chặn tuyệt đối các hành vi tiếp cận phần cứng trái phép, rút nhầm dây cáp hoặc phá hoại dữ liệu từ những người không có phận sự.
Quản lý hệ thống cáp chuyên nghiệp và an toàn điện
Một hạ tầng mạng chuyên nghiệp không thể chấp nhận tình trạng dây cáp vô tổ chức như "mạng nhện". Unirack bố trí các lỗ luồn cáp thông minh (Knock-out ports) có bọc gioăng cao su bảo vệ ở cả đỉnh và đáy tủ.
Điều này cho phép kỹ thuật viên dễ dàng phân tách luồng cáp quang, cáp mạng đi từ trên trần thả xuống và luồng cáp nguồn đi từ dưới sàn lên. Không gian bên hông tủ rộng rãi, hỗ trợ lắp đặt hệ thống quản lý cáp dọc (Vertical Cable Management), giúp việc bấm Patch Panel và đấu nối dây gọn gàng, cách ly hoàn toàn dòng điện nguồn với dây tín hiệu để tránh hiện tượng nhiễu từ.

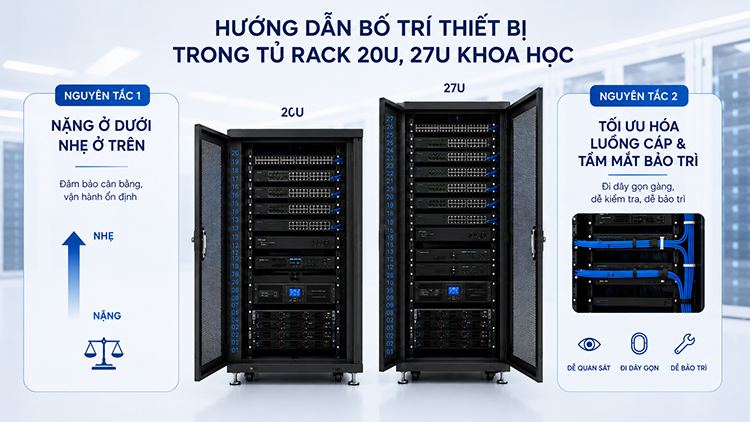

Hướng dẫn bố trí thiết bị trong tủ rack 20U, 27U khoa học, tối ưu
Việc sắp đặt vị trí thiết bị bên trong một chiếc tủ rack đứng tầm trung không thể làm theo cảm tính, mà phải tuân thủ nghiêm ngặt nguyên lý vật lý và công thái học bảo trì. Dưới đây là sơ đồ bố trí chuẩn hóa từ các kỹ sư hạ tầng giàu kinh nghiệm:
Nguyên tắc 1: "Nặng ở dưới – Nhẹ ở trên"
Đáy tủ (Vị trí U01 - U04): Luôn luôn đặt Bộ lưu điện (UPS) ở vị trí thấp nhất sát đáy tủ. UPS chứa hệ thống ắc quy tích điện nên có trọng lượng rất nặng (từ 20kg - 40kg). Đặt ở đáy giúp hạ thấp trọng tâm của toàn bộ tủ rack, chống lật, chống nghiêng tủ khi dịch chuyển.
Vị trí tiếp theo (U05 - U09): Đặt các Server (Máy chủ) dạng Rackmount ngay phía trên UPS. Các thanh ray trượt của Server cần được cố định chắc chắn vào thanh tiêu chuẩn.
Nguyên tắc 2: Tối ưu hóa luồng cáp và tầm mắt bảo trì
Khu vực trung tâm (U10 - U13): Lắp đặt khay cố định để đặt các thiết bị không có tai rack tiêu chuẩn như Converter quang, Modem nhà mạng, hoặc bộ chia tín hiệu.
Khu vực phía trên (U14 - U20/U27): Đây là nơi bố trí hệ thống Switch, Patch Panel, và Router. Đặt các thiết bị này ở trên cùng giúp các kỹ sư dễ dàng quan sát hệ thống đèn LED tín hiệu, thực hiện thao tác cắm rút patch cord (dây nhảy mạng) nhanh chóng khi xử lý sự cố mà không cần phải cúi người quá thấp.
Thanh nguồn PDU thường được lắp ở vị trí trên cùng mặt sau hoặc chạy dọc theo thân tủ để cấp nguồn ngắn nhất cho các thiết bị này.
Để tìm hiểu chi tiết hơn về các thông số kỹ thuật, chứng nhận chất lượng ISO cũng như nhận báo giá chính xác cho các dự án đấu thầu, quý khách hàng có thể truy cập trực tiếp vào hệ thống thông tin chính thức của nhà sản xuất tại địa chỉ Website: unirack.vn.
Tủ rack tâm trung Unirack bước đi chiến lược cho doanh nghiệp
Lựa chọn tủ mạng không đơn thuần là việc tìm kiếm một không gian chứa phần cứng, mà đó là việc thiết kế môi trường sống an toàn và bền vững cho toàn bộ dữ liệu của doanh nghiệp.
Đầu tư vào chiếc tủ rack đứng 20U hoặc 27U chính hãng Unirack là bạn đang mang lại cho hệ thống mạng tầm trung một nền tảng cơ khí vững chắc, khả năng tản nhiệt vượt trội giúp kéo dài tuổi thọ thiết bị phần cứng trị giá hàng trăm triệu đồng, đồng thời tối ưu hóa từng mét vuông diện tích văn phòng.
Nếu doanh nghiệp của bạn cần gom gọn thiết bị vận hành ổn định trong một không gian văn phòng cố định, ít biến động: Tủ rack 20U D800 Unirack là sự lựa chọn không thể hợp lý hơn.
Nếu doanh nghiệp nằm trong lộ trình tăng trưởng nhanh, cần chuẩn bị sẵn hạ tầng cho việc mở rộng Server và hệ thống bảo mật trong 3 năm tới: Hãy tự tin lựa chọn Tủ rack 27U D1000 Unirack để đi trước một bước về công nghệ.
