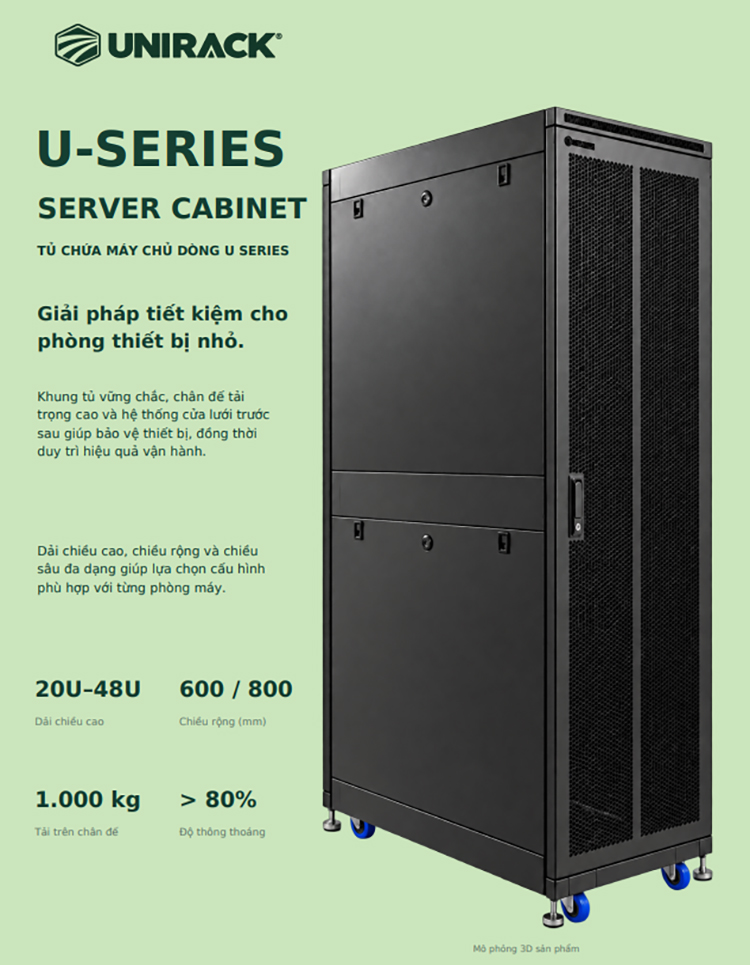

TỦ CHỨA MÁY CHỦ DÒNG U SERIES UNIRACK

Tủ chứa máy chủ dòng U Series Unirack là giải pháp tủ rack dành cho hệ thống máy chủ, thiết bị mạng và hạ tầng CNTT, hướng đến nhu cầu triển khai trong phòng thiết bị nhỏ. Dòng tủ được thiết kế với khung chắc chắn, khả năng chịu tải cao, cửa lưới trước và sau có độ thông thoáng trên 80%, đồng thời hỗ trợ tổ chức cáp mật độ cao.

U Series cung cấp nhiều lựa chọn về chiều cao, chiều rộng và chiều sâu, giúp dễ dàng lựa chọn cấu hình phù hợp với không gian phòng máy và hệ thống thiết bị thực tế.

Ưu điểm nổi bật của tủ rack U Series

1. Khung tủ chắc chắn, chịu tải cao

Khung tủ được thiết kế gấp nhiều cạnh nhằm tăng khả năng chịu lực và chống vặn xoắn. Kết cấu modular-grid với các thành phần kết nối đa điểm giúp tủ chắc chắn, đồng thời vẫn thuận tiện cho việc tùy biến, tháo lắp và di chuyển.

Tải trọng của tủ đạt:

• 800 kg trên bánh xe

• 1.000 kg trên chân đế

Phù hợp cho hệ thống máy chủ, thiết bị mạng và các thiết bị rack cần khả năng chịu tải cao.

2. Cửa lưới tổ ong thông thoáng trên 80%

Cửa trước và cửa sau sử dụng dạng lưới tổ ong, với đường kính lỗ 8 mm và khoảng cách tâm 9,2 mm. Thiết kế này tạo độ thông thoáng trên 80%, hỗ trợ luồng khí đi qua khu vực thiết bị và phù hợp với hệ thống cần lưu thông không khí hiệu quả.

Cửa trước và cửa sau đều sử dụng khóa tay nắm xoay, giúp kiểm soát việc tiếp cận thiết bị bên trong tủ.

3. Hỗ trợ quản lý cáp mật độ cao

U Series được thiết kế để đáp ứng nhu cầu quản lý hệ thống cáp trong tủ. Giá treo PDU hoặc treo cáp được tích hợp sẵn, trong khi tủ rộng 800 mm có thêm không gian hai bên để tổ chức các bó cáp mật độ cao.

Cáp có thể được bố trí đi vào từ cả nóc và đáy tủ, giúp linh hoạt hơn khi triển khai hệ thống mạng và máy chủ.

4. Hệ thống thông gió tích hợp

Nóc tủ được chừa sẵn các lỗ xuống cáp có nắp che và trang bị 4 quạt tản nhiệt 230 V, 60 Hz, 300 CFM, sử dụng ổ cắm IEC 320-C14.

Thiết kế cửa lưới kết hợp hệ thống quạt giúp U Series đáp ứng nhu cầu tổ chức và duy trì luồng khí trong tủ.

5. Thanh treo thiết bị dễ điều chỉnh

Thanh treo thiết bị có khả năng chịu lực cao và dễ điều chỉnh độ sâu. Các vị trí U được đánh dấu rõ ràng, hỗ trợ xác định vị trí lắp đặt thiết bị trong quá trình triển khai.

Khoảng cách di chuyển tối đa giữa hai thanh treo thiết bị đạt 855 mm.

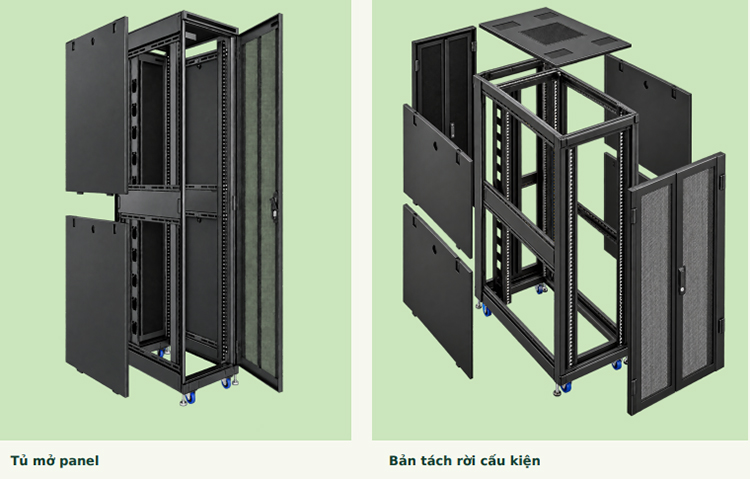

6. Thiết kế thuận tiện cho thao tác và bảo trì

Cửa trước và cửa sau có thể sử dụng kiểu cửa hai cánh nhỏ mở sang hai bên, giúp giảm không gian thao tác phía trước và phía sau tủ.

Cửa có độ mở tối đa 180°, trong khi nắp hông được thiết kế dạng hai phần trên dưới, giúp giảm khối lượng và nhân công khi tháo lắp.

Thông số kỹ thuật tủ U Series

Thông số vật liệu, kích thước, tải trọng và tiêu chuẩn được công bố trong catalogue U Series.

Quản lý cáp và bố trí thiết bị

U Series được thiết kế với các vị trí đưa cáp ở cả nóc và đáy tủ. Nóc có 4 lỗ xuống cáp, trong khi đáy có 2 lỗ lên cáp, các vị trí đều có nắp che.

Đối với tủ có chiều rộng 800 mm, không gian hai bên được tận dụng để tổ chức cáp mật độ cao. Đây là lựa chọn phù hợp khi hệ thống có nhiều dây mạng, dây patch hoặc dây kết nối cần phân tuyến trong tủ.

Ứng dụng

Tủ chứa máy chủ dòng U Series phù hợp để triển khai:

• Hệ thống máy chủ và thiết bị CNTT chuẩn 19 inch.

• Thiết bị mạng và hạ tầng mạng.

• Phòng thiết bị và không gian triển khai hệ thống rack.

• Hệ thống có yêu cầu tổ chức cáp mật độ cao.

• Các phòng máy cần kết hợp khả năng chịu tải, thông thoáng và thuận tiện bảo trì.

Với dải cấu hình 20U–48U, chiều rộng 600/800 mm và chiều sâu từ 600–1200 mm, người dùng có thể lựa chọn cấu hình phù hợp với thiết bị và không gian lắp đặt thực tế.

Kết luận

Tủ chứa máy chủ dòng U Series Unirack là giải pháp rack hướng đến các hệ thống cần một kết cấu chắc chắn, khả năng chịu tải cao, thông thoáng tốt và có không gian tổ chức cáp hiệu quả.

Với chuẩn rack 19 inch, tải tối đa 1.000 kg trên chân đế, cửa lưới thông thoáng trên 80%, hệ thống quạt tản nhiệt tích hợp, nhiều lựa chọn chiều cao – rộng – sâu, U Series đáp ứng linh hoạt nhu cầu triển khai máy chủ và thiết bị mạng trong phòng thiết bị.

Để lựa chọn đúng mã tủ theo chiều cao U, chiều rộng, chiều sâu và nhu cầu sử dụng, vui lòng liên hệ Unirack để được tư vấn cấu hình phù hợp.
