Tủ mạng Camera lắp cột ngoài trời UNI-ISB-TSW200 Unirack
Tủ mạng Camera lắp cột ngoài trời UNI-ISB-TSW200 là giải pháp tủ tích hợp dành cho các hệ thống camera IP triển khai tại những vị trí ngoài trời như cổng ra vào, bãi xe, khuôn viên nhà máy, tuyến giám sát giao thông và các khu vực cần kết nối camera tập trung tại điểm lắp đặt.
Thay vì bố trí riêng lẻ switch, bộ nguồn, thiết bị bảo vệ điện, phối quang và hệ thống làm mát, UNI-ISB-TSW200 tích hợp các thành phần này trong cùng một tủ, giúp tập trung kết nối, cấp nguồn PoE và phối quang ngay tại điểm camera.
Tổng quan về tủ mạng Camera UNI-ISB-TSW200
Tủ Camera UNI-ISB-TSW200 được thiết kế theo mô hình tủ camera ngoài trời lắp cột, phù hợp với các hệ thống giám sát IP cần truyền dữ liệu và cấp nguồn cho camera qua Ethernet, đồng thời sử dụng đường truyền cáp quang để kết nối từ điểm camera về trung tâm.
Cấu hình tham khảo của tủ bao gồm switch Teltonika TSW200 với 8 cổng Gigabit PoE+ và 2 khe SFP, bộ nguồn MEAN WELL, thiết bị bảo vệ nguồn AC, hệ thống phối quang và quạt làm mát có cảm biến điều khiển nhiệt độ.
Giải pháp này đặc biệt phù hợp khi cần triển khai camera ở vị trí cách xa phòng máy hoặc trung tâm giám sát, nơi việc kéo toàn bộ dây mạng đồng về trung tâm không thuận tiện.
Thông số kỹ thuật UNI-ISB-TSW200 tủ mạng Camera lắp cột ngoài trời
| Hạng mục | Thông số |
| Model | UNI-ISB-TSW200 |
| Switch tích hợp | Teltonika TSW200 |
| Cổng mạng | 8 × RJ45 10/100/1000 Mb/s |
| PoE | IEEE 802.3af/at |
| Uplink quang | 2 × SFP 1 Gb/s |
| Băng thông | 20 Gbps, không chặn |
| Bộ đệm gói tin | 128 KB |
| Jumbo Frame | 9.216 byte |
| Bộ nguồn | MEAN WELL NDR-120-48 |
| Nguồn DC | 48 VDC – 2,5 A – 120 W |
| Bảo vệ AC | MCB CHINT 2P 20A |
| Chống sét nguồn | Easy9 SPD Schneider Type 2 |
| Phối quang | 4 sợi, SC/LC |
| Làm mát | 2 quạt CHINT + cảm biến điều khiển nhiệt độ |
| Kích thước | 440 × 320 × 250 mm (C × R × S)* |
| Vỏ tủ | Thép dày 1,2 mm |
| Bề mặt | Sơn tĩnh điện |
| Phụ kiện bảo vệ | Gioăng cao su, đầu bịt chống nước |
| Bảo hành | 12 tháng |

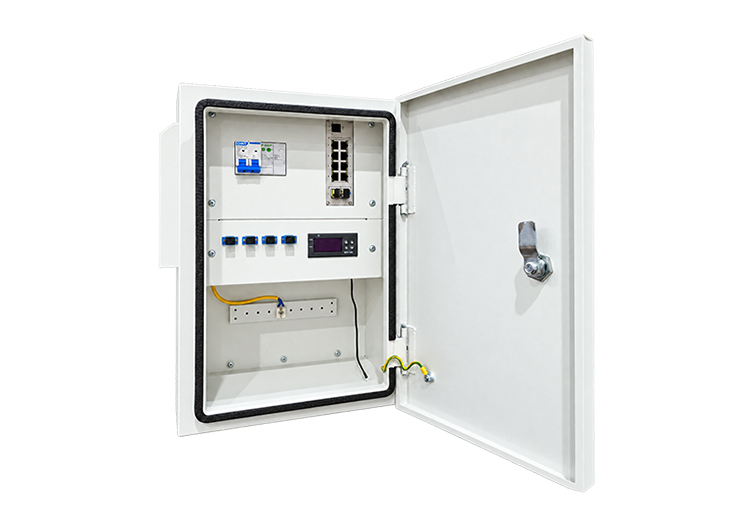

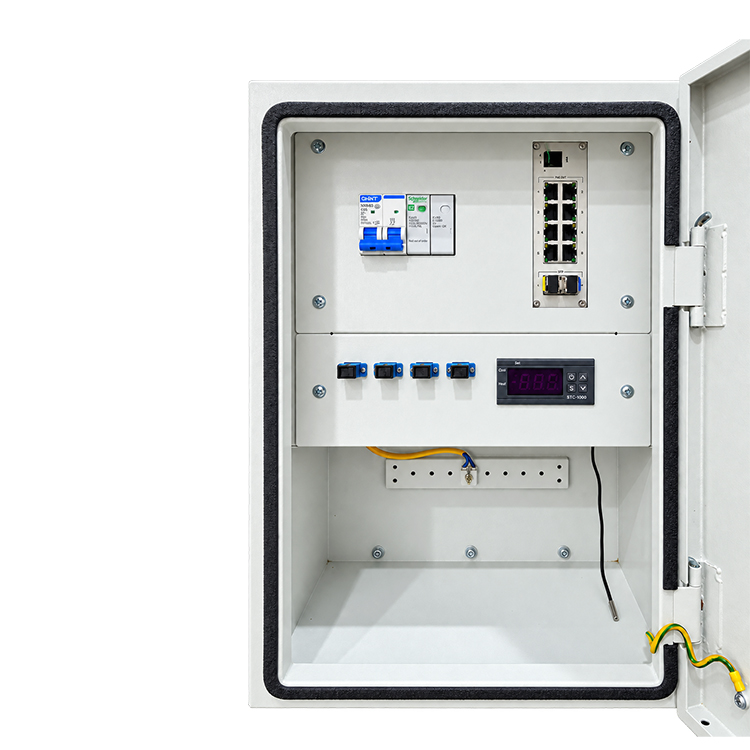

Cấu hình tích hợp trong tủ UNI-ISB-TSW200
Một trong những điểm nổi bật của UNI-ISB-TSW200 là khả năng tích hợp nhiều thành phần quan trọng của hệ thống camera trong cùng một tủ.
Switch Gigabit PoE+ Teltonika TSW200
Tủ sử dụng switch Teltonika TSW200, xuất xứ Châu Âu, với:
- 8 cổng RJ45 Gigabit Ethernet 10/100/1000 Mb/s.
- Hỗ trợ cấp nguồn PoE theo chuẩn IEEE 802.3af/at.
- 2 khe SFP 1 Gb/s phục vụ kết nối uplink quang.
- Băng thông chuyển mạch không chặn 20 Gbps.
- Bộ đệm gói tin 128 KB.
- Hỗ trợ Jumbo Frame lên đến 9.216 byte.
Với 8 cổng PoE+, switch có thể kết nối trực tiếp các camera IP qua cáp mạng và đồng thời truyền dữ liệu, cấp nguồn cho thiết bị camera mà không cần triển khai nguồn riêng cho từng camera.
Xem thêm nhiều loại tủ rack sản xuất theo yêu cầu TẠI ĐÂY!
Hỗ trợ PoE+ 802.3af/at
UNI-ISB-TSW200 hỗ trợ PoE+ theo IEEE 802.3af/at, phù hợp với nhiều thiết bị camera IP sử dụng nguồn PoE.
Catalogue công bố tổng công suất nguồn tại thiết bị cấp nguồn PSE lên đến 240 W. Tuy nhiên, khi lựa chọn cấu hình thực tế cần tính toán tải camera cùng mức tiêu thụ của switch, tổn hao và các tải phụ sử dụng chung nguồn.
Lưu ý: Công suất nguồn 120 W của bộ nguồn MEAN WELL là công suất đầu ra của bộ nguồn, không đồng nghĩa với công suất PoE khả dụng. Cấu hình công suất cần được xác nhận theo tải thực tế và phương án báo giá.
Kết nối cáp quang từ tủ camera về trung tâm
UNI-ISB-TSW200 được tích hợp 2 khe SFP 1 Gb/s, cho phép sử dụng module quang phù hợp để thiết lập đường uplink từ điểm camera về trung tâm giám sát.
Phương án kết nối cơ bản:
- Camera IP → Cáp mạng/PoE → UNI-ISB-TSW200 → SFP/Cáp quang → Trung tâm giám sát/NVR
Tủ được cấu hình phối quang 4 sợi, hỗ trợ lựa chọn giao diện SC hoặc LC tùy theo yêu cầu của hệ thống. Module SFP, loại sợi, khoảng cách truyền và số lượng module cần được xác nhận khi báo giá.
Giải pháp này giúp kết hợp mạng Ethernet/PoE ở phía camera và đường truyền quang ở phía uplink, phù hợp với những tuyến camera ngoài trời cần truyền dữ liệu về khoảng cách xa.
Tích hợp bảo vệ nguồn và chống sét
Tủ được trang bị các thành phần bảo vệ nguồn AC nhằm tăng cường khả năng bảo vệ cho hệ thống thiết bị bên trong.
Cấu hình tham khảo gồm:
- MCB CHINT 2P 20A.
- Easy9 SPD Schneider Type 2.
- Bộ nguồn MEAN WELL NDR-120-48, điện áp 48 VDC, dòng điện 2,5 A, công suất 120 W.
Khi thi công, tủ cần được kết nối tiếp địa và SPD theo hồ sơ kỹ thuật. SPD nguồn AC không thay thế cho các giải pháp bảo vệ đường truyền Ethernet.
Hệ thống làm mát với cảm biến nhiệt độ
Thiết bị mạng và bộ nguồn hoạt động trong tủ có thể phát sinh nhiệt, đặc biệt khi hệ thống camera hoạt động liên tục. UNI-ISB-TSW200 được tích hợp 2 quạt CHINT cùng cảm biến điều khiển nhiệt độ, hỗ trợ lưu thông không khí bên trong tủ.
Thiết kế này giúp tủ có giải pháp quản lý nhiệt chủ động hơn so với việc chỉ bố trí thiết bị mạng và nguồn trong một vỏ tủ kín.

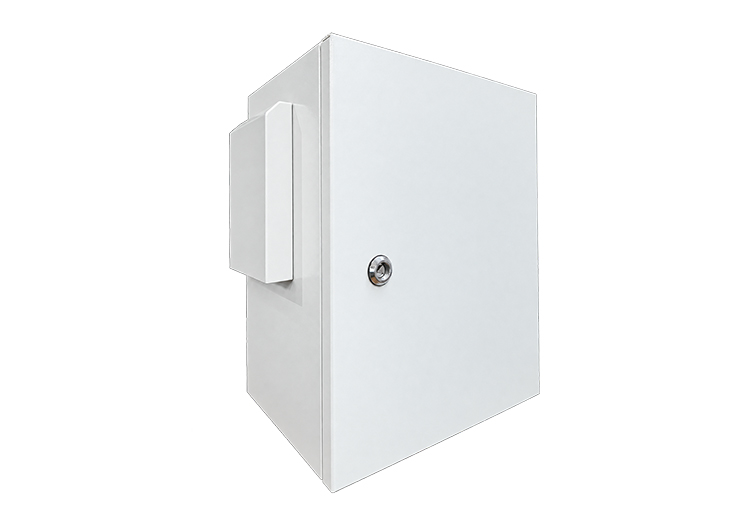

Thiết kế tủ cho môi trường ngoài trời
Vỏ tủ UNI-ISB-TSW200 sử dụng thép dày 1,2 mm, sơn tĩnh điện, có gioăng cao su và đầu bịt chống nước. Kích thước danh nghĩa của tủ là:
- 440 × 320 × 250 mm (Cao × Rộng × Sâu).
Khi lắp đặt ngoài trời, cần lựa chọn bộ gá và đai ôm phù hợp với hình dạng, kích thước cột; đồng thời phải đảm bảo khoảng mở cửa và không gian lưu thông gió.
Các vị trí đưa cáp vào tủ cũng cần được bịt kín bằng phụ kiện phù hợp, bố trí đường cáp hạn chế nước chảy vào. Cấp IP và dải nhiệt của toàn bộ tủ cần được xác nhận theo cấu hình cụ thể, do đó không nên mặc định một cấp IP cố định nếu chưa chốt cấu hình.
Ứng dụng của tủ mạng Camera lắp cột UNI-ISB-TSW200
UNI-ISB-TSW200 phù hợp cho các hệ thống cần triển khai thiết bị mạng và camera tại những vị trí ngoài trời, chẳng hạn:
Giám sát giao thông
Tủ có thể được sử dụng tại các tuyến đường, nút giao hoặc khu vực giám sát giao thông, nơi camera IP cần cấp nguồn PoE và truyền dữ liệu qua cáp quang về trung tâm.
Giám sát bên ngoài nhà máy
Trong khuôn viên nhà máy, tủ có thể được lắp tại các vị trí camera phân tán như cổng ra vào, hàng rào, bãi xe hoặc các tuyến đường nội bộ.
Cổng ra vào và bãi xe
Thiết kế tập trung thiết bị tại điểm lắp giúp thuận tiện triển khai camera tại khu vực cổng, bãi đỗ xe và các vị trí cần giám sát ngoài trời.
Các tuyến giám sát ngoài trời
UNI-ISB-TSW200 có thể được cấu hình cho các tuyến camera sử dụng cáp mạng ở phía camera và cáp quang ở tuyến uplink, phù hợp với mô hình camera phân tán về một trung tâm giám sát.
Tủ mạng Camera UNI-ISB-TSW200 – Giải pháp tập trung thiết bị tại điểm camera
Tủ mạng Camera lắp cột ngoài trời UNI-ISB-TSW200 là giải pháp tích hợp dành cho hệ thống camera IP ngoài trời, kết hợp switch Gigabit PoE+, uplink SFP, nguồn DC, bảo vệ nguồn AC, chống sét, phối quang và làm mát trong cùng một tủ.
Với thiết kế hướng đến việc tập trung thiết bị ngay tại điểm camera, UNI-ISB-TSW200 giúp xây dựng mô hình kết nối từ camera IP qua PoE đến tủ, sau đó truyền dữ liệu qua cáp quang về trung tâm giám sát/NVR. Giải pháp phù hợp cho các dự án giám sát giao thông, nhà máy, cổng ra vào, bãi xe và các tuyến camera ngoài trời.
Liên hệ để được tư vấn cấu hình UNI-ISB-TSW200 theo số lượng camera, công suất PoE, khoảng cách cáp quang, kích thước cột và điều kiện nguồn điện tại điểm lắp đặt.
