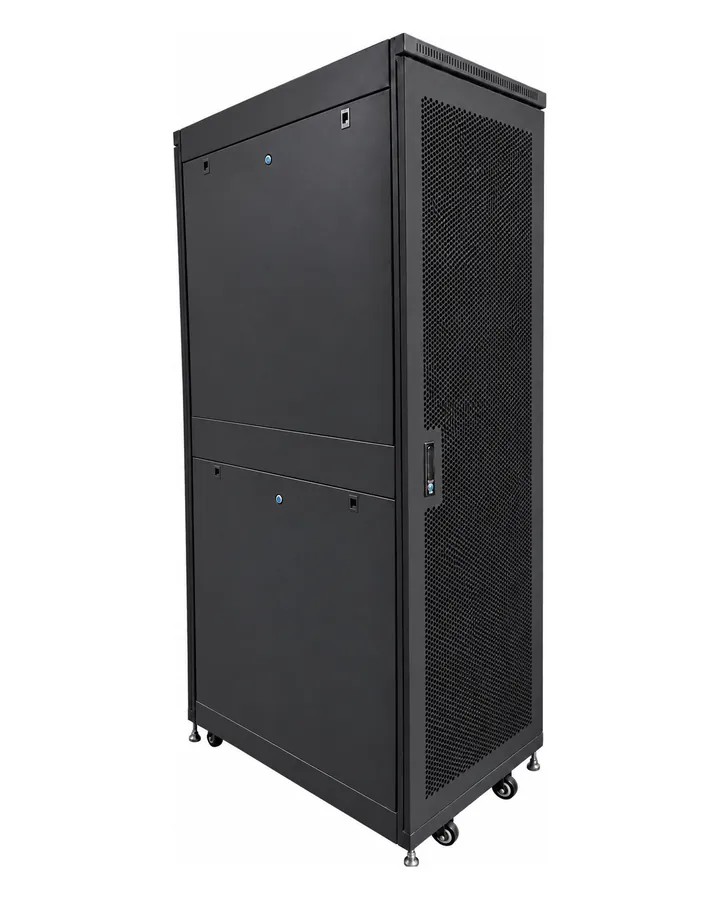

W600 · Tủ rộng 600 mm
Tối ưu diện tích đặt tủ. Dùng chung khung, chân đế 1.000 kg và cửa lưới tổ ong như mọi mã trong dòng; mặt cửa chọn một trong 6 kiểu.
- Chiều rộng ngoài
- 600 mm
- Kiểu cửa
- 6 tùy chọn lưới / mica

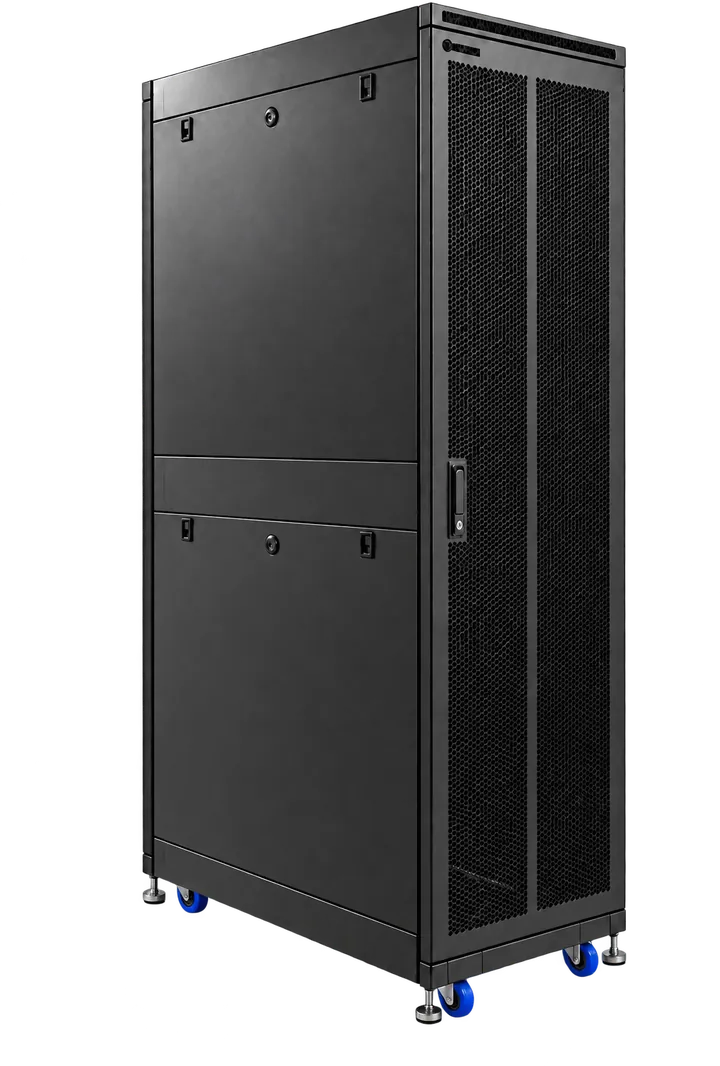

Unirack U-Series · Tủ máy chủ 19 inch
Hạ tầng vững chắc.
Kết nối dài lâu.
Dòng tủ máy chủ U-Series: khung modular-grid thép SPCC, chân đế tải 1.000 kg, cửa lưới tổ ong thoáng trên 80% – 30 mã từ 20U đến 42U, rộng 600 hoặc 800 mm.
- 1.000 kgtải trên chân đế
- >80%độ thoáng cửa lưới
- 20–42U5 cỡ chiều cao
- 600 / 800chiều rộng, mm

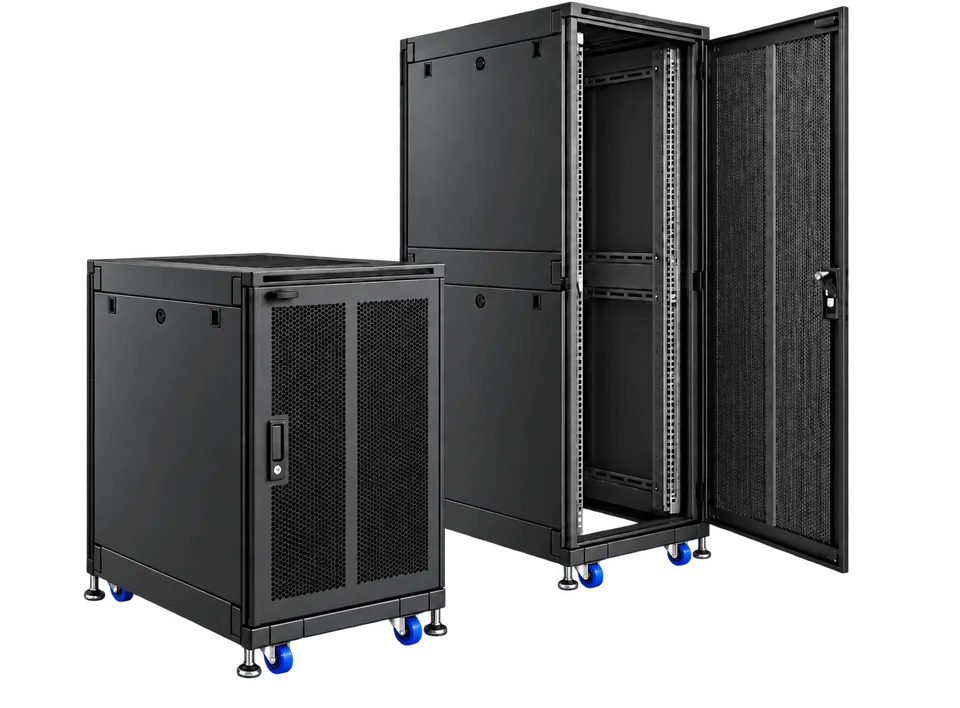

Một dòng · 30 cấu hình
2 chiều rộng × 3 chiều sâu × 5 chiều cao
Rộng 600 hoặc 800 mm; sâu 600, 800, 1000 mm; cao 20U đến 42U. Chiều cao tổng theo bảng đặt hàng:
- 20U1.120 mm
- 27U1.420 mm
- 32U1.620 mm
- 36U1.820 mm
- 42U2.100 mm
Thiết kế từ bên trong
Chắc chắn trong từng điểm kết nối
- 01

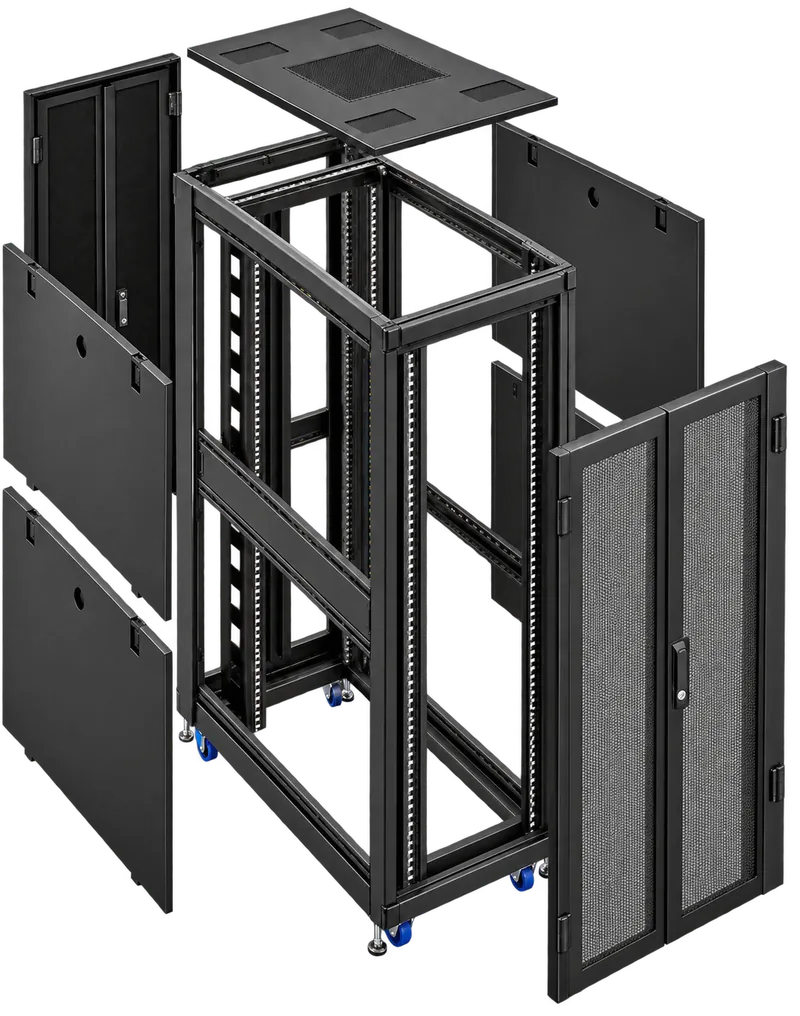

Kết cấu modular-grid
Khung gấp nhiều cạnh, các thành phần liên kết đa điểm – tăng độ cứng và chống vặn xoắn, nhưng vẫn dễ tháo lắp và di chuyển.
- 02

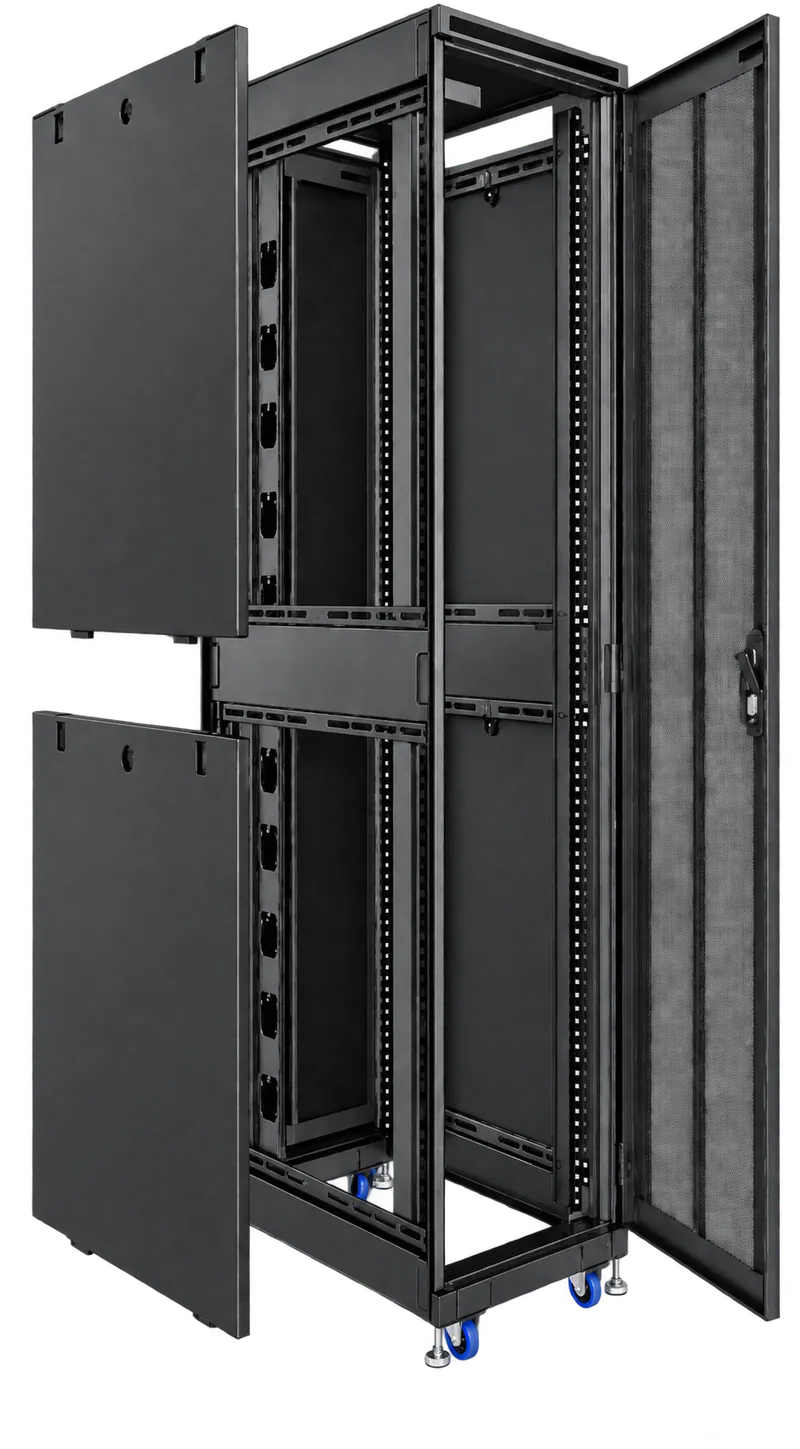

Tiếp cận dễ dàng
Nắp hông chia hai phần trên – dưới, gọn nhẹ khi tháo lắp. Cửa mở tối đa 180°, thuận tiện khi bảo trì.
- 03
Sẵn sàng cho thiết bị
Thanh treo thép 2,0 mm điều chỉnh được độ sâu, từng U đánh vạch và in chỉ số. Giá treo PDU hoặc treo cáp tích hợp sẵn.
Hai chiều rộng
Rộng 600 mm gọn diện tích. Rộng 800 mm rộng đường cáp.

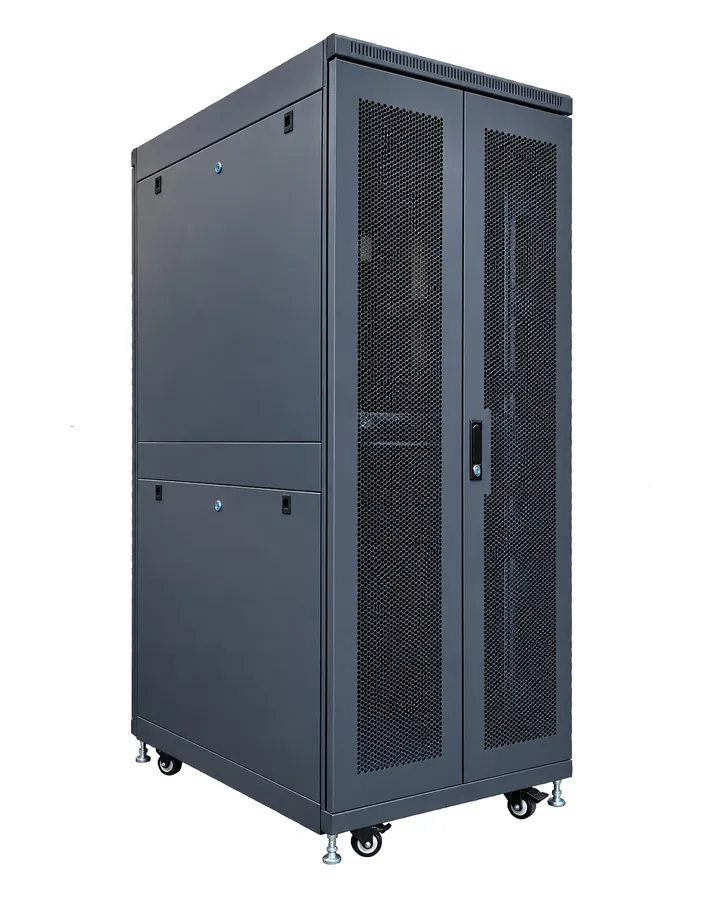

W800 · Tủ rộng 800 mm
Thêm không gian hai bên hông để tổ chức cáp mật độ cao. Cửa trước và sau lắp hai cánh nhỏ mở sang hai bên, giảm không gian thao tác.
- Chiều rộng ngoài
- 800 mm
- Kiểu cửa
- Lưới hai cánh
Ảnh W800 là ảnh chụp sản phẩm; chiều sâu, chiều cao và phụ kiện trong ảnh được xác nhận theo cấu hình đặt hàng. Cùng chuẩn lắp thiết bị 19 inch.

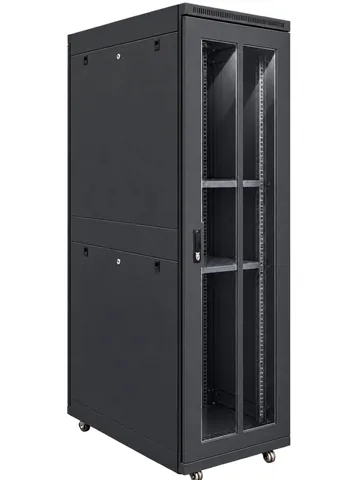

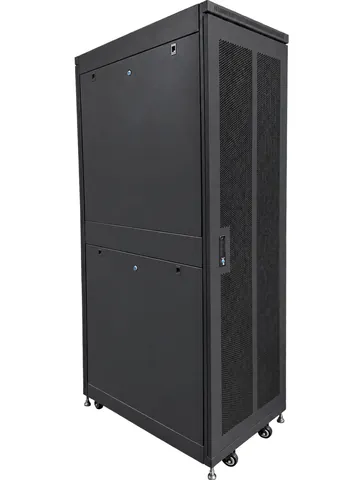

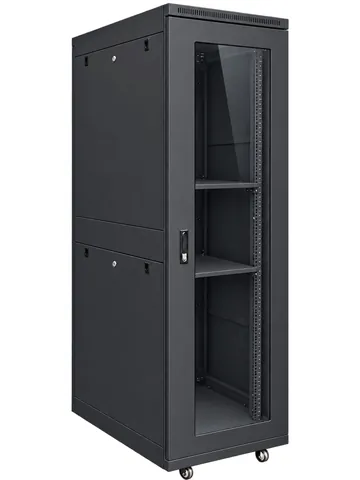

Tủ rộng 600 mm · 6 tùy chọn cửa
Cùng một nền tảng. Thêm lựa chọn mặt cửa.

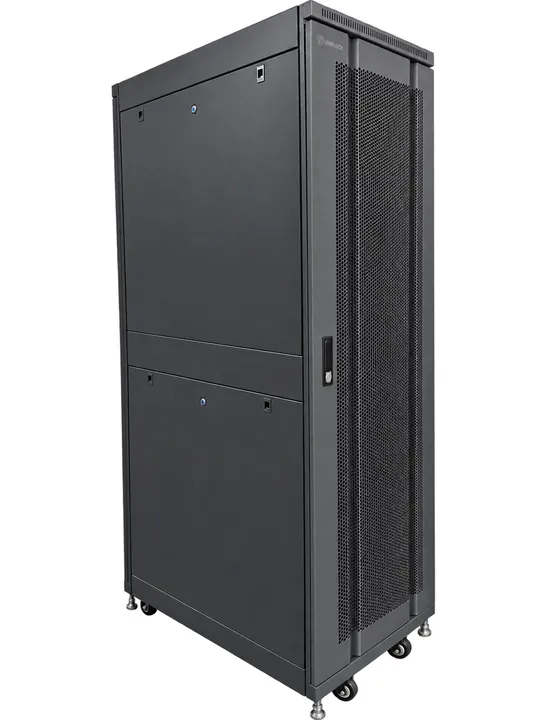

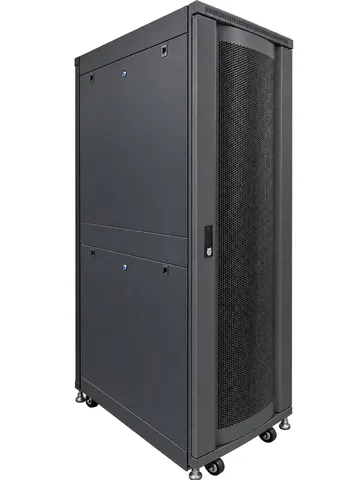

Mẫu 01 · Cửa lưới gân nổi
Mặt lưới tạo các gân dọc nổi, diện mạo mạnh mẽ, đậm chất kỹ thuật.
“Hai ô” chỉ bố cục mặt cửa, không phải hai cánh mở độc lập. Cửa mica cần xem xét phương án thông gió. Quy cách cửa trước/sau xác nhận theo cấu hình đặt hàng.
Vận hành thông thoáng · Thông số theo catalogue
Để luồng khí luôn được lưu thông
Cửa lưới tổ ong trước và sau kết hợp bốn quạt trên nóc; đường cáp vào từ cả nóc và đáy. Dùng cho phòng máy chủ, hạ tầng mạng và hệ thống nhiều cáp (bản rộng 800 mm).
- Vật liệu
- Thép cán lạnh SPCC – khung 2,0 · cửa 1,2 · hông 1,0 · đế 1,5 mm
- Cửa lưới
- Lỗ lục giác D8 mm, tâm cách 9,2 mm, thoáng trên 80%
- Quạt nóc
- 4 quạt 230 V, 60 Hz, 300 CFM, ổ cắm IEC 320-C14
- Lối cáp
- Nóc 4 lỗ, đáy 2 lỗ, 150 × 100 mm, có nắp che
- Tải trọng
- 1.000 kg trên chân đế · 800 kg trên bánh xe
- Chuẩn lắp
- 19 inch (482,6 mm), 1U = 44,45 mm, EIA-310-E Type A
- Cửa và khóa
- Mở tối đa 180°; tay nắm xoay trước/sau; cửa hông khóa tròn
- Màu sơn
- Đen RAL 9005 · tùy chọn xám RAL 7035
Tải catalogue PDF
DIN 41494 · BS5954 Part 2 · IEC 60297-1/-2
Bảng đặt hàng
30 mã theo kích thước
Sâu \ Cao
20Ucao 1.120 mm
27Ucao 1.420 mm
32Ucao 1.620 mm
36Ucao 1.820 mm
42Ucao 2.100 mm
Sâu 600khả dụng 470 mm
Sâu 800khả dụng 670 mm
Sâu 1000khả dụng 870 mm
Sâu \ Cao
20Ucao 1.120 mm
27Ucao 1.420 mm
32Ucao 1.620 mm
36Ucao 1.820 mm
42Ucao 2.100 mm
Sâu 600khả dụng 470 mm
Sâu 800khả dụng 670 mm
Sâu 1000khả dụng 870 mm
Mã URU{U}-{rộng}{sâu}/2CL theo catalogue. Chiều cao khung / tổng: 20U 1.040/1.120 · 27U 1.340/1.420 · 32U 1.540/1.620 · 36U 1.740/1.820 · 42U 2.020/2.100 mm. Chiều sâu tổng / khung / khả dụng: 600/548/470 · 800/748/670 · 1000/948/870 mm. Bấm mã để xem trang sản phẩm, bấm “+” để thêm vào yêu cầu tư vấn.
Chọn cấu hình
Chọn kích thước, nhận tư vấn trong 15 phút
Cấu hình đã chọn
URU42-6100/2CL
42U · rộng 600 · sâu 1000 mm
- Kích thước tổng (C × R × S)
- 2.100 × 600 × 1.000 mm
- Chiều cao khung
- 2.020 mm
- Sâu khung / khả dụng
- 948 / 870 mm
- Kiểu cửa yêu cầu
- Cần tư vấn
- Tải chân đế / bánh xe
- 1.000 / 800 kg
Hoặc gọi ngay: Hà Nội 0932 952 255 · TP HCM 0932 962 255 · Zalo · info@unirack.vn
Mã trên là mã kích thước trong catalogue, chưa phải mã đặt hàng cho mẫu cửa tùy chọn. Unirack xác nhận mã hoàn chỉnh, quy cách cửa, giá và khả năng cung cấp.
Tổng quan dòng U-Series
Dòng tủ máy chủ U-Series của Unirack gồm 30 mã trong bảng đặt hàng: 5 chiều cao (20U, 27U, 32U, 36U, 42U) × 2 chiều rộng (600 và 800 mm) × 3 chiều sâu (600, 800, 1000 mm). Mã có dạng URU{U}-{rộng}{sâu}/2CL: ví dụ URU42-6100/2CL là tủ 42U rộng 600 mm sâu 1000 mm; URU36-880/2CL là 36U rộng 800 mm sâu 800 mm. Chiều sâu tổng / khung / khả dụng: 600 / 548 / 470 mm · 800 / 748 / 670 mm · 1000 / 948 / 870 mm.
Điểm chung của mọi mã U-Series
- Thép tấm cán lạnh SPCC: khung và thanh treo 2,0 mm, cửa trước/sau 1,2 mm, cửa hông 1,0 mm, đế 1,5 mm; sơn đen RAL 9005, tùy chọn xám RAL 7035.
- Cửa trước và sau đột lỗ lục giác D8 mm, độ thông thoáng trên 80%; khóa tay nắm xoay; cửa hông khóa tròn chìa độc lập; cửa mở tối đa 180°.
- Nóc có 4 quạt 230 V, 60 Hz, 300 CFM (ổ cắm IEC 320-C14) và 4 lỗ xuống cáp; đáy có 2 lỗ lên cáp; lỗ cáp 150 × 100 mm.
- Tải trên chân đế 1.000 kg, trên bánh xe 800 kg; giá treo PDU và 02 thanh quản lý cáp tích hợp; dây tiếp đất nối khung với cửa trước, cửa sau.
- Tiêu chuẩn EIA-310-E Type A, DIN 41494, BS5954 Part 2, IEC 60297-1/-2.
Chọn rộng 600 hay 800 mm?
Rộng 600 mm tối ưu diện tích đặt tủ và có 6 kiểu mặt cửa để chọn. Rộng 800 mm có thêm không gian hai bên hông để tổ chức cáp mật độ cao, cửa trước/sau có thể lắp hai cánh mở sang hai bên. Nếu cần 48U hoặc sâu 1200 mm (catalogue ghi dải 20U–48U, sâu 600–1200 mm nhưng chưa có mã trong bảng đặt hàng), liên hệ Unirack để nhận cấu hình riêng.
Xem thêm: tủ mạng, tủ rack Unirack 6U–42U · tủ rack 42U · tủ rack 20U · thanh nguồn PDU · quạt tủ rack.
Câu hỏi thường gặp về Unirack U-Series
U-Series là dòng tủ máy chủ dùng kết cấu modular-grid liên kết đa điểm, nắp hông hai phần, cửa lưới tổ ong D8 thoáng trên 80%, chân đế tải 1.000 kg, có sẵn 4 quạt nóc và giá treo PDU; bảng đặt hàng chuẩn hóa 30 mã theo 5 cỡ cao × 2 rộng × 3 sâu.
URU{U}-{rộng}{sâu}/2CL: số sau URU là chiều cao U, chữ số đầu của nhóm sau dấu gạch là chiều rộng (6 = 600 mm, 8 = 800 mm), các chữ số còn lại là chiều sâu chia 10 (60 = 600, 80 = 800, 100 = 1000 mm). Ví dụ URU27-880/2CL = 27U, rộng 800, sâu 800 mm.
Catalogue ghi dải chiều cao 20U–48U và chiều sâu 600–1200 mm, nhưng bảng đặt hàng hiện chỉ có 20U/27U/32U/36U/42U với sâu 600/800/1000 mm. Cấu hình ngoài bảng được báo giá riêng theo yêu cầu.
Không. Giá phụ thuộc kiểu cửa, màu sơn, phụ kiện và số lượng nên Unirack báo giá theo từng yêu cầu trong 15 phút qua hotline Hà Nội 0932 952 255, TP HCM 0932 962 255 hoặc nút Mua ngay trên trang sản phẩm.
