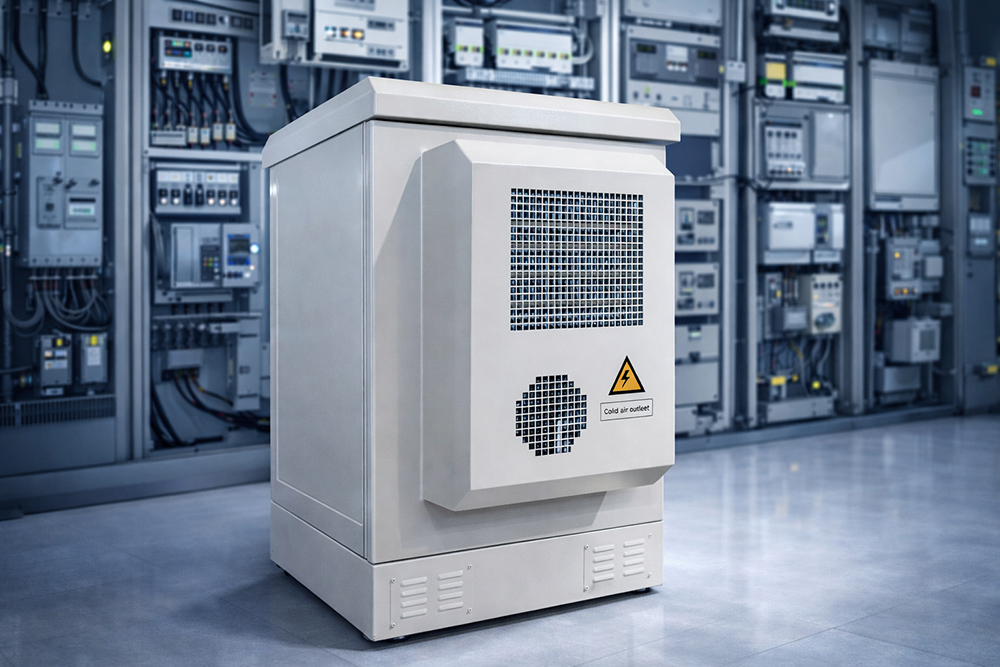

Tủ viễn thông cho giám sát an ninh, giao thông hãng Unirack
Một hệ thống camera giám sát giao thông chỉ phát huy giá trị khi ghi hình liên tục 24/7, kể cả giữa trưa nắng 40 độ hay trong cơn mưa giông cuối chiều. Thiết bị đầu cuối đặt ngoài đường không có phòng máy, không có điều hòa, nên toàn bộ trách nhiệm bảo vệ dồn lên chiếc tủ viễn thông cho giám sát an ninh, giao thông.
Unirack Việt Nam sản xuất dòng tủ chuyên dụng này theo từng vị trí lắp đặt thực tế: tủ chân cột camera, tủ tại nút giao có đèn tín hiệu, tủ cho trạm cân và trạm thu phí, tủ cho hệ thống giám sát khu công nghiệp.
Bên trong tủ giám sát an ninh, giao thông có những gì?
Hiểu đúng thiết bị bên trong là bước đầu tiên để chọn đúng kích thước và cấu hình tủ.
• Đầu ghi hình NVR và ổ cứng lưu trữ tại chỗ, phục vụ trích xuất dữ liệu khi mất kết nối trung tâm.
• Switch PoE cấp nguồn cho camera, bộ chuyển đổi quang điện và thiết bị truyền dẫn về trung tâm điều hành.
• Bộ nguồn, bộ lưu điện UPS hoặc ắc quy dự phòng giữ cho hệ thống không mất hình khi lưới điện dao động.
• Thiết bị điều khiển đèn tín hiệu, cảm biến đếm xe, bảng thông tin điện tử tại các nút giao thông thông minh.
• Khối phối quang cho tuyến truyền dẫn, thường dùng hộp phối quang loại nhỏ gắn trong tủ.
Bốn yêu cầu kỹ thuật quyết định tuổi thọ hệ thống
Chống nước và chống bụi đường
Tủ đặt sát mặt đường hứng bụi mịn, khói xe và nước bắn từ bánh xe. Cấp bảo vệ IP55 - IP66 là mức nên chọn, đi kèm mái che nhô ra khỏi thân tủ, cửa có gioăng EPDM liền khối và khe thoát nước ngưng tụ ở đáy. Lỗ luồn cáp phải dùng ống ren kín, không để hở tạo đường cho côn trùng và hơi ẩm đi vào.
Kiểm soát nhiệt độ khi phơi nắng cả ngày
Nhiệt độ bên trong một tủ kín phơi nắng có thể vượt xa nhiệt độ môi trường, đủ để đầu ghi tự ngắt bảo vệ. Phương án hiệu quả là vỏ hai lớp có khe lưu thông khí giữa hai lớp tôn, kết hợp quạt tủ rack có màng lọc bụi và cảm biến nhiệt tự động bật khi vượt ngưỡng cài đặt.
Chống sét và tiếp địa
Camera lắp trên cột cao là điểm thu sét lý tưởng. Tủ phải có thanh đồng tiếp địa bắt trực tiếp vào thân, dây bện mềm nối cửa với thân tủ, và không gian lắp thiết bị cắt sét lan truyền cho cả đường nguồn lẫn đường tín hiệu. Bỏ qua hạng mục này là nguyên nhân phổ biến khiến cả cụm camera hỏng sau một đêm giông.
An ninh chống phá hoại
Tủ ngoài đường luôn có nguy cơ bị cạy phá hoặc trộm thiết bị. Unirack trang bị khóa chống cạy nhiều điểm, bản lề giấu trong, có thể bổ sung cảm biến báo mở cửa gửi tín hiệu về trung tâm điều hành để đội kỹ thuật nắm được ngay khi tủ bị can thiệp.
Các cấu hình tủ Unirack thường dùng cho hệ thống giám sát
Tủ nhỏ gắn cột 6U - 9U
Phù hợp cho một cụm 2 - 4 camera tại điểm lẻ, chứa switch PoE và bộ chuyển đổi quang. Tham khảo dòng tủ rack 6U và tủ rack 9U cho phương án lắp đặt gọn.
Tủ chân đế 12U - 20U cho nút giao
Cấu hình phổ biến nhất tại các nút giao thông có đèn tín hiệu và nhiều hướng camera. Tủ chia khoang riêng cho phần điện lực và phần thiết bị mạng, tránh nhiễu và thuận tiện khi phân quyền bảo trì giữa hai đơn vị khác nhau. Xem thêm tủ rack 12U và tủ rack 20U.
Tủ trung tâm điều hành
Tại phòng điều hành, hệ thống quay về mô hình tủ 19 inch tiêu chuẩn với đầy đủ khay tủ rack, thanh nguồn PDU và thanh quản lý cáp, giống cách bố trí trong tủ rack cho phòng máy.
Vì sao nhà thầu giám sát chọn tủ Unirack
Đúng chuẩn hồ sơ thầu
Hồ sơ dự án giao thông thường quy định rõ độ dày thép, cấp IP, phương án tiếp địa và bố trí khoang. Unirack gia công theo đúng bản vẽ được duyệt, cung cấp kèm hồ sơ vật liệu và biên bản kiểm tra để đơn vị thi công thuận lợi khi nghiệm thu.
Đồng đều khi sản xuất số lượng lớn
Một tuyến đường có thể cần hàng chục tới hàng trăm tủ giống nhau. Nhờ cắt laser và đột lỗ CNC, các tủ cùng lô có dung sai đồng đều, phụ kiện thay thế lắp lẫn được giữa các vị trí, giúp công tác bảo trì về sau đơn giản hơn nhiều.
Tùy biến theo hiện trạng lắp đặt
Chân đế bắt bulông xuống bệ bê tông, ngàm ôm cột tròn hay cột vuông, hướng mở cửa tránh làn xe chạy, vị trí đục lỗ cáp vào từ đáy hay từ hông đều được thiết kế theo hiện trạng thực tế của từng điểm lắp.
Lưu ý khi lắp đặt và vận hành
1. Đặt tủ ở vị trí tránh dòng nước chảy tràn và tránh điểm đọng nước sau mưa lớn.
2. Luôn bịt kín các lỗ cáp không sử dụng, đây là đường vào phổ biến nhất của hơi ẩm và côn trùng.
3. Vệ sinh màng lọc quạt định kỳ theo quý, bụi bám dày làm quạt mất tác dụng nhanh hơn nhiều so với dự đoán.
4. Kiểm tra điện trở tiếp địa trước mùa mưa bão hằng năm, ghi lại kết quả vào hồ sơ vận hành.
5. Sắp xếp cáp trong tủ theo tuyến, dán nhãn hai đầu để rút ngắn thời gian xử lý sự cố khi phải thao tác ngoài hiện trường.
Unirack Việt Nam đã cung cấp tủ cho nhiều hệ thống giám sát an ninh và giao thông trên cả nước, từ tủ chân cột camera đơn lẻ đến tủ tích hợp tại nút giao thông thông minh. Hãy liên hệ Unirack để được khảo sát và tư vấn cấu hình tủ đúng với hiện trạng dự án của bạn.
