Tủ camera ngoài trời – Kết nối tập trung, chủ động quản lý PoE

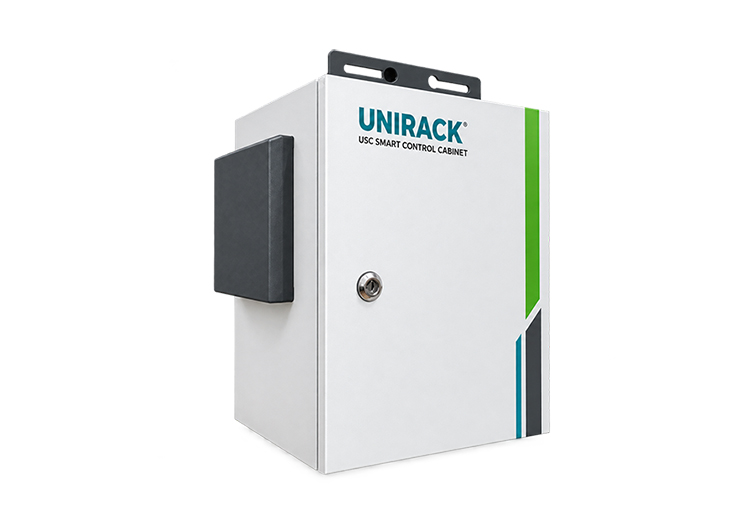

Tủ camera ngoài trời UNI-ISB-TSW202 Unirack là giải pháp hạ tầng kết nối dành cho các hệ thống camera giám sát triển khai tại môi trường ngoài trời. Sản phẩm tích hợp switch PoE+, nguồn DC, phối quang, bảo vệ nguồn và hệ thống làm mát trong cùng một bộ tủ, giúp tập trung kết nối và quản lý thiết bị ngay tại điểm giám sát.

Giải pháp sử dụng Switch Teltonika TSW202 với 8 cổng PoE+ và 2 cổng SFP 1 Gb/s, cho phép cấp nguồn cho camera qua cáp mạng, đồng thời truyền dữ liệu về trung tâm qua đường truyền quang. Người quản trị có thể quản lý PoE theo từng cổng và theo dõi công suất thông qua WebUI.

1. Tủ camera ngoài trời UNI-ISB-TSW202 là gì?

UNI-ISB-TSW202 được thiết kế như một điểm kết nối tập trung tại vị trí camera ngoài trời. Thay vì bố trí riêng lẻ switch, nguồn, thiết bị phối quang và hệ thống làm mát, các thành phần được tích hợp trong một bộ tủ.

Cấu hình cơ bản gồm:

• Switch Teltonika TSW202 quản lý lớp L2, bổ sung chức năng L3.

• 8 cổng RJ45 Gigabit PoE+ hỗ trợ IEEE 802.3af/at.

• 2 cổng SFP 1 Gb/s kết nối đường truyền quang.

• Nguồn Mean Well NDR-120-48, điện áp 48 VDC, công suất 120 W.

• Phối quang 4FO, đầu nối SC/LC tùy cấu hình công trình.

• MCB 2P 20 A và SPD AC Type 2 bảo vệ nguồn.

• Hai quạt 220 VAC kết hợp bộ điều khiển nhiệt độ.

• Vỏ tủ bằng thép dày 1,2 mm, sơn tĩnh điện và sử dụng gioăng cao su.

2. Kết nối tập trung tại điểm giám sát

Một trong những ưu điểm của UNI-ISB-TSW202 là khả năng tập trung nhiều thành phần của hệ thống mạng camera trong cùng một bộ tủ.

Camera → cáp mạng → Switch PoE+ → SFP → cáp quang → mạng trung tâm

Switch Teltonika TSW202 cung cấp 8 cổng PoE+, hỗ trợ tối đa 30 W/cổng theo chuẩn IEEE 802.3af/at. Hai cổng SFP 1 Gb/s đảm nhiệm kết nối quang về mạng trung tâm hoặc tủ camera kế tiếp tùy theo topology của dự án.

Cách triển khai này phù hợp với các hệ thống có nhiều camera được bố trí phân tán tại cổng ra vào, đường nội bộ, bãi xe hoặc các tuyến giám sát ngoài trời.

3. Chủ động quản lý PoE từng cổng

UNI-ISB-TSW202 không chỉ cấp nguồn cho camera mà còn hỗ trợ quản lý PoE theo từng cổng.

Thông qua giao diện WebUI, người quản trị có thể:

• Bật/tắt PoE từng cổng.

• Theo dõi công suất tiêu thụ.

• Quản lý kết nối của từng camera.

• Giám sát trạng thái cấp nguồn.

• Cấu hình các chức năng mạng phù hợp với hệ thống.

Switch hỗ trợ WebUI, SNMP v2/v3, VLAN 802.1Q, STP/RSTP, MRP và định tuyến tĩnh, tạo nền tảng cho việc quản lý và tổ chức mạng camera theo yêu cầu của từng công trình.

Lưu ý về công suất PoE

Switch TSW202 hỗ trợ tối đa 30 W/cổng và tổng giới hạn PoE 240 W tại PSE khi có nguồn phù hợp. Tuy nhiên, cấu hình bộ tủ sử dụng nguồn 48 VDC – 120 W, vì vậy không thể cấp đồng thời 8 camera ở mức 30 W/cổng.

Tải thực tế cần tính đến mức tiêu thụ của switch, tổn hao và điều kiện nhiệt độ. Tài liệu công bố mức tiêu thụ switch tối đa 8 W chưa bao gồm PoE.

4. Nguồn DC và bảo vệ nguồn

Bộ tủ sử dụng Mean Well NDR-120-48, cung cấp nguồn 48 VDC / 2,5 A / 120 W cho hệ thống. Nguồn DC được kết hợp với các thành phần bảo vệ AC gồm MCB CHINT 2P 20 A và SPD Schneider Easy9 Type 2.
Việc tích hợp các thành phần bảo vệ và nguồn trong tủ giúp hệ thống có cấu hình tập trung, thuận tiện hơn cho quá trình triển khai và quản lý tại điểm camera.

Lưu ý: SPD nguồn AC không thay thế thiết bị bảo vệ Ethernet. Hệ thống cần được tiếp địa và lựa chọn phương án bảo vệ phù hợp với điều kiện thực tế của công trình.

5. Làm mát chủ động theo nhiệt độ

Thiết bị mạng và nguồn điện được bố trí bên trong tủ cần có giải pháp kiểm soát nhiệt phù hợp. UNI-ISB-TSW202 được trang bị 2 quạt 220 VAC kết hợp bộ điều khiển nhiệt độ, hỗ trợ làm mát theo điều kiện vận hành.

Giải pháp điều khiển nhiệt giúp hệ thống chủ động hơn trong việc vận hành tại các vị trí ngoài trời. Dải nhiệt và cấp IP của toàn bộ bộ tủ cần được xác nhận theo cấu hình cụ thể của từng công trình.

6. Vỏ tủ chắc chắn cho hệ thống ngoài trời

Vỏ tủ được chế tạo từ thép dày 1,2 mm, sơn tĩnh điện và sử dụng gioăng cao su. Kích thước bộ tủ theo cấu hình chào hàng là:

440 × 320 × 250 mm (C × R × S).
Thiết kế này tạo không gian tập trung để bố trí switch, nguồn DC, thiết bị phối quang và các thành phần bảo vệ bên trong một bộ tủ thống nhất.

7. Ứng dụng tủ camera ngoài trời UNI-ISB-TSW202

Giải pháp phù hợp với các hệ thống camera có điểm giám sát phân tán và cần truyền dẫn tập trung về trung tâm.

Nhà máy và khu công nghiệp

Có thể triển khai tại:

• Cổng ra vào.

• Đường nội bộ.

• Bãi xe.

• Các khu vực cần giám sát camera phân tán.

Giao thông và tuyến giám sát

Tủ camera có thể được bố trí tại các điểm camera ngoài trời trên tuyến, kết nối camera qua PoE và truyền dữ liệu về trung tâm thông qua cáp quang.

8. Thông số kỹ thuật UNI-ISB-TSW202

* 240 W là giới hạn PoE của switch, không phải công suất PoE khả dụng của bộ tủ với nguồn 120 W. Cấu hình thực tế cần tính theo số lượng camera, tải PoE, tuyến quang và vị trí lắp đặt.

9. Vì sao nên sử dụng tủ camera ngoài trời tích hợp?

Tập trung kết nối: Nguồn, mạng, quang và làm mát được bố trí trong cùng một bộ tủ.

Chủ động quản lý PoE: Có thể bật/tắt và theo dõi công suất từng cổng PoE thông qua WebUI.

Kết nối quang linh hoạt: Hai cổng SFP 1 Gb/s hỗ trợ kết nối về mạng trung tâm hoặc tủ camera kế tiếp theo topology dự án.

Quản lý mạng chuyên nghiệp: Hỗ trợ VLAN, STP/RSTP, MRP, SNMP và các tính năng quản trị mạng.

Có giải pháp bảo vệ và làm mát: Tích hợp MCB, SPD, nguồn DC và hệ thống quạt điều khiển nhiệt độ.

10. Kết luận

Tủ camera ngoài trời UNI-ISB-TSW202 Unirack là giải pháp hạ tầng giúp tập trung kết nối mạng, cấp nguồn PoE, truyền dẫn quang, bảo vệ nguồn và làm mát tại các điểm camera ngoài trời.

Với 8 cổng PoE+, 2 cổng SFP 1 Gb/s, nguồn Mean Well 120 W, phối quang 4FO và khả năng quản lý PoE từng cổng, sản phẩm phù hợp để xây dựng các điểm kết nối camera phân tán tại nhà máy, khu công nghiệp, bãi xe, cổng ra vào và các tuyến giám sát.

Cấu hình cần được lựa chọn theo số lượng camera, tải PoE, tuyến quang, vị trí lắp đặt và điều kiện môi trường của từng công trình.
