Tủ rack U-Series 20U W800 D600 (mã URU20-860/2CL) là cỡ thấp nhất trong dòng tủ máy chủ U-Series của Unirack: cao tổng 1.120 mm, rộng 800 mm, sâu 600 mm, dành cho phòng thiết bị nhỏ cần một tủ đứng chắc chắn mà không chiếm nhiều diện tích.
Bản rộng 800 mm khác bản 600 mm ở chỗ hai bên hông tủ được thiết kế thêm không gian để tổ chức cáp mật độ cao; cửa trước và sau có thể lắp dạng hai cánh nhỏ mở sang hai bên để giảm không gian thao tác phía trước tủ.
Bảng đặt hàng trong catalogue U-Series ghi kích thước tổng/khung/khả dụng như sau (mm):
| Thông số | Giá trị |
|---|---|
| Chiều cao thiết bị | 20U (1U = 44,45 mm) |
| Chiều cao khung / tổng | 1.040 / 1.120 mm |
| Chiều rộng ngoài | 800 mm |
| Chiều sâu tổng / khung / khả dụng | 600 / 548 / 470 mm |
| Chuẩn lắp thiết bị | 19 inch (482,6 mm), EIA-310-E Type A |
| Không gian phía trước tủ | 100 mm |
| Khoảng di chuyển tối đa giữa hai thanh treo | 855 mm |
Chiều sâu khả dụng 470 mm là khoảng còn lại cho thiết bị sau khi trừ cửa trước và cửa sau; khi chọn tủ nên cộng thêm chiều dài đầu nối, dây cáp và ray trượt của thiết bị vào chiều sâu thiết bị.

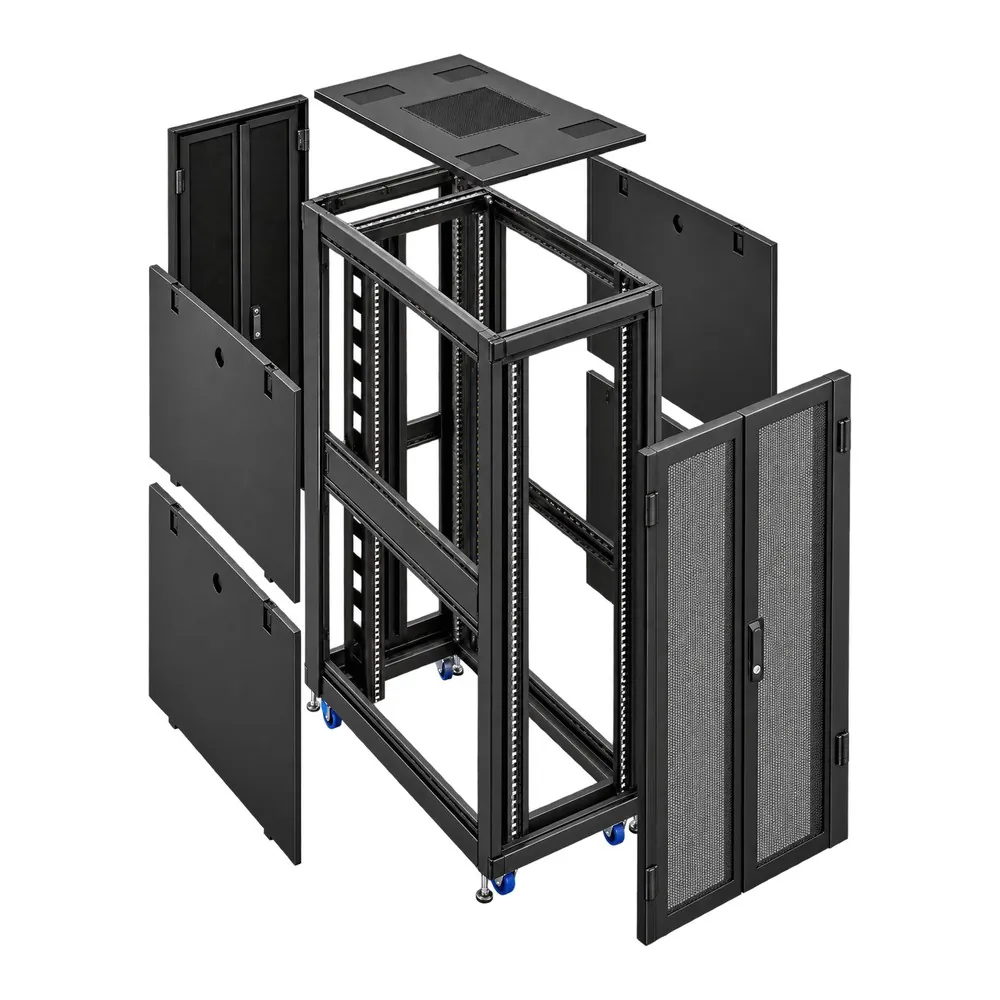

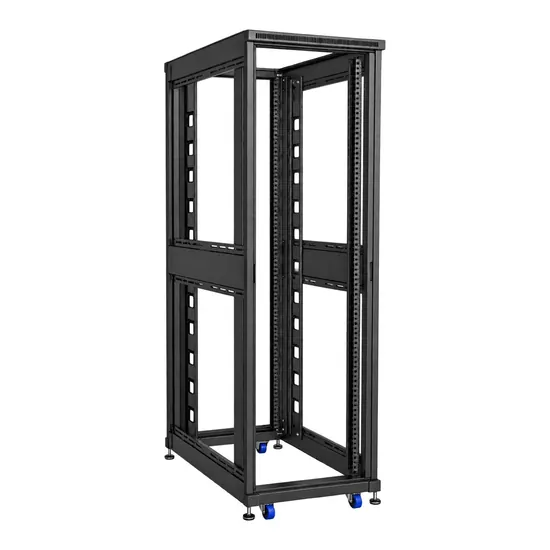

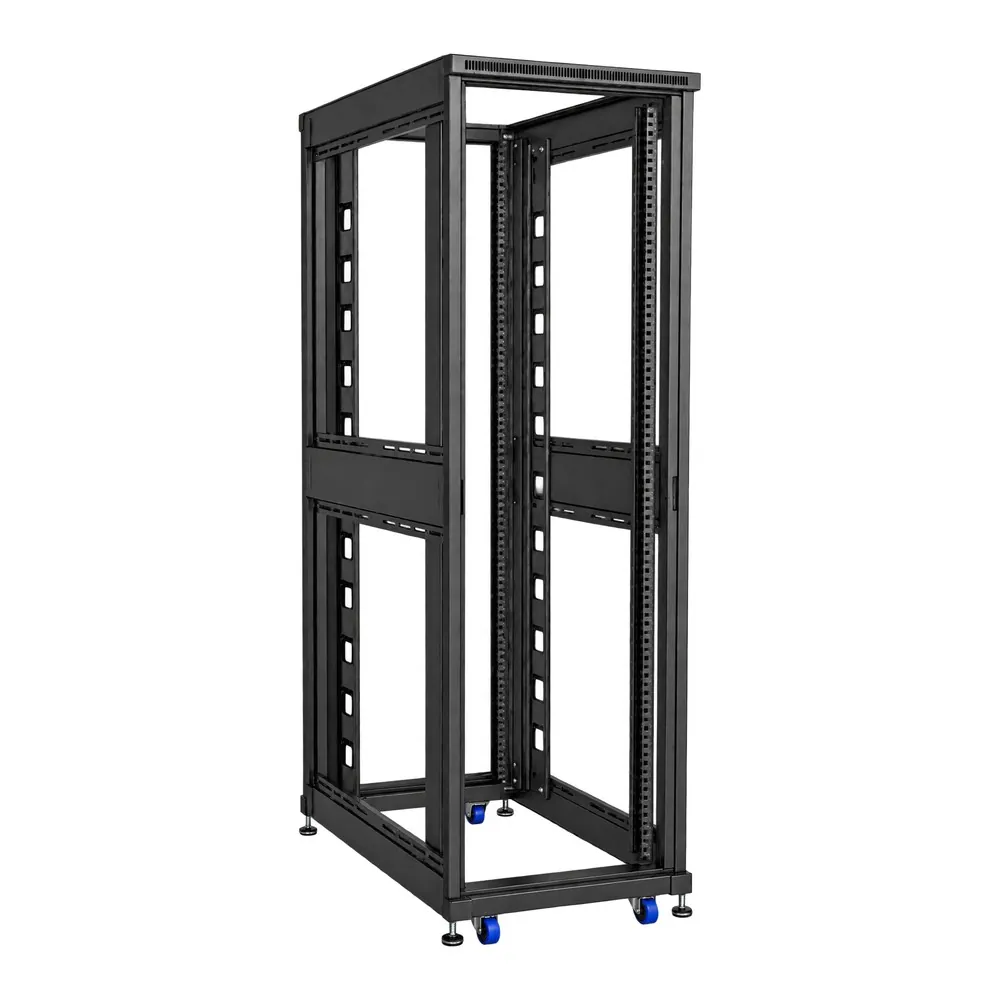

Khung tủ gấp nhiều cạnh để tăng khả năng chịu lực và chống vặn xoắn; các thành phần liên kết đa điểm theo kết cấu modular-grid nên tủ vững chắc nhưng vẫn dễ tùy biến, tháo lắp và di chuyển. Nắp hông chia hai phần trên – dưới, gọn và nhẹ, giúp giảm công thao tác khi lắp đặt. Cửa mở tối đa 180°. Dây tiếp đất nối toàn bộ khung tủ với cửa trước và cửa sau.
| Bộ phận | Vật liệu / độ dày |
|---|---|
| Khung tủ | Thép tấm cán lạnh SPCC 2,0 mm |
| Thanh treo thiết bị | 2,0 mm, điều chỉnh được độ sâu, từng U đánh vạch và in chỉ số |
| Cửa trước và cửa sau | 1,2 mm, nguyên cánh dạng lưới mặt phẳng, khóa tay nắm xoay |
| Cửa hông | 1,0 mm, ổ khóa tròn, bốn cửa dùng chìa độc lập, mỗi cánh 2 chốt cài nhựa |
| Đế tủ | 1,5 mm, có bánh xe và chân đế vặn |
| Màu sơn | Đen RAL 9005 (mặc định), xám RAL 7035 (tùy chọn) |
Cửa trước và cửa sau đột lỗ lục giác đường kính 8 mm, khoảng cách tâm 9,2 mm (lưới tổ ong), đạt độ thông thoáng trên 80% theo công thức chuẩn. Nóc tủ trang bị sẵn 4 quạt tản nhiệt 230 V, 60 Hz, 300 CFM với ổ cắm IEC 320-C14, tạo luồng khí định hướng qua khu vực thiết bị.
Tải trọng trên chân đế 1.000 kg, trên bánh xe 800 kg. Bánh xe thấp, bề mặt rộng giúp di chuyển êm; chân đế vặn dùng để cố định và cân chỉnh tủ sau khi đặt đúng vị trí. Khi triển khai nên xác nhận phân bố tải trong tủ và nền đặt tủ với kỹ thuật Unirack.

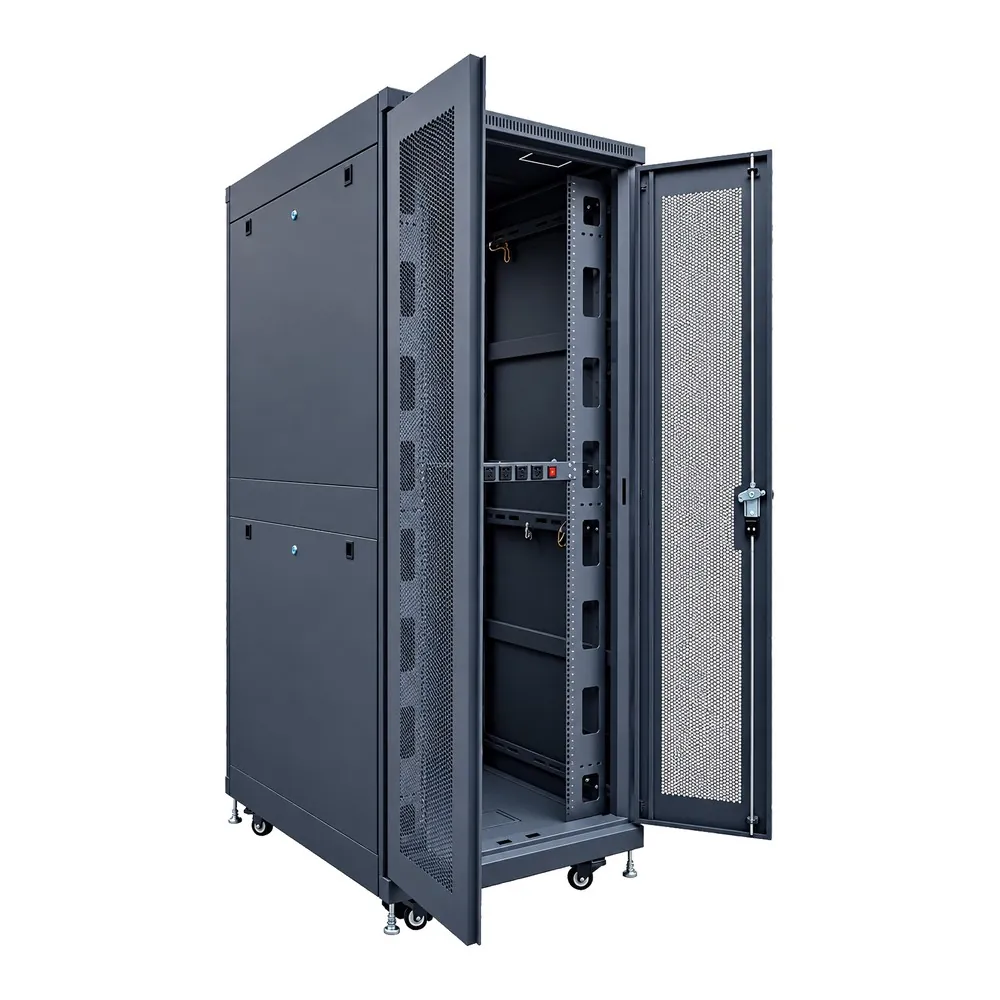

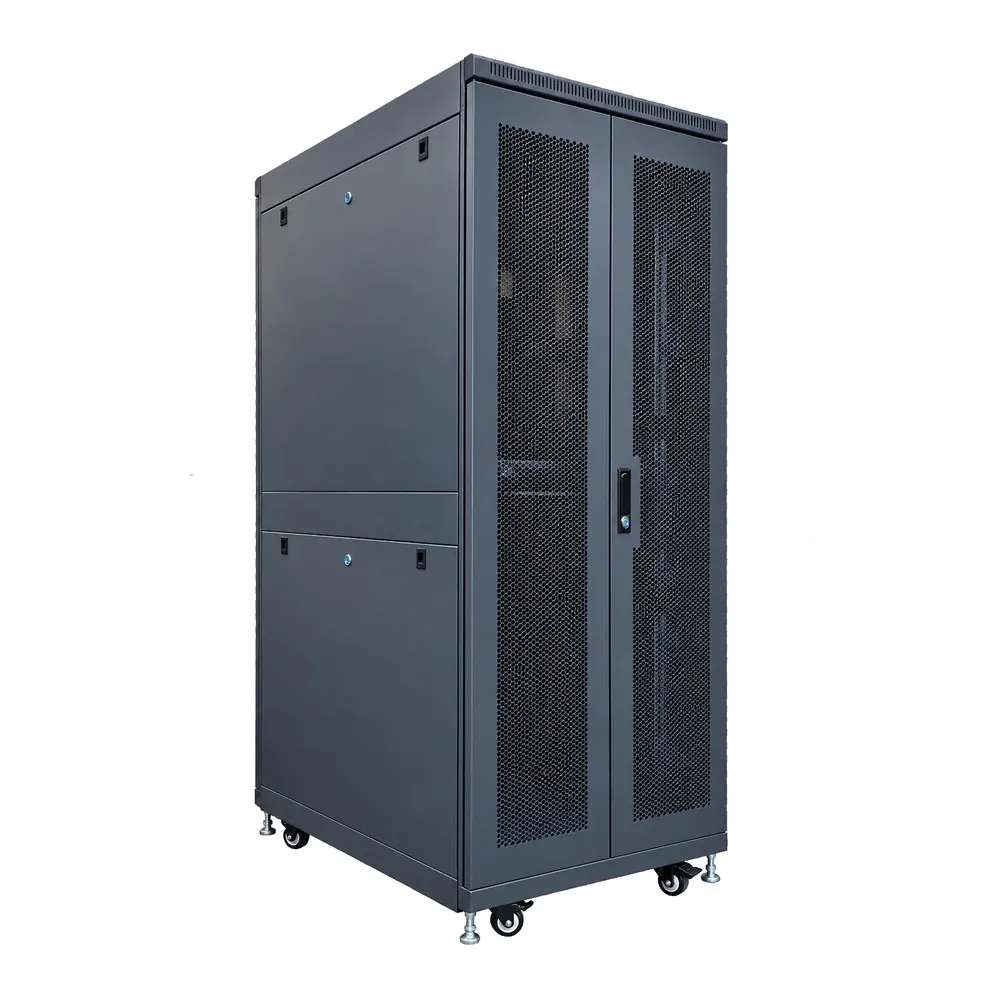

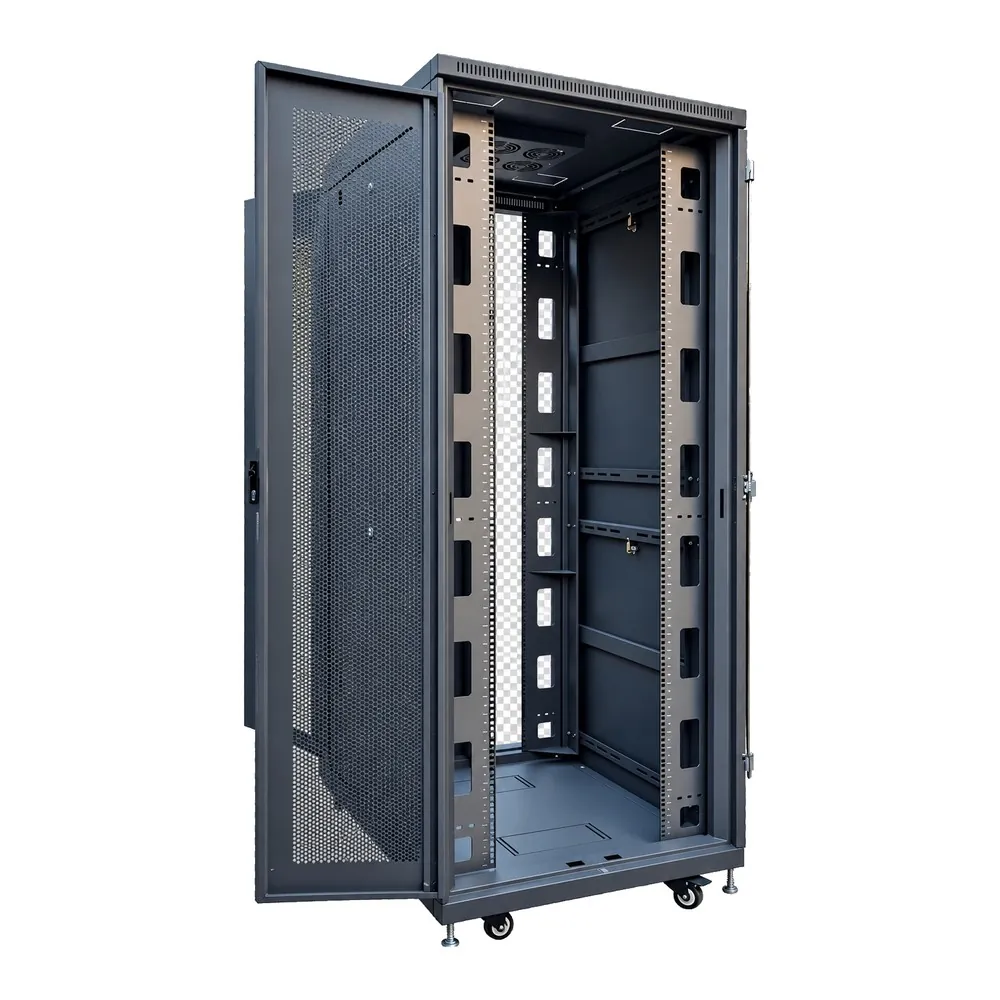

Catalogue mô tả cửa trước và cửa sau có thể lắp dạng hai cánh nhỏ mở sang hai bên, giảm không gian thao tác phía trước và sau tủ. Ảnh sản phẩm trên trang này là mẫu rộng 800 mm cửa lưới hai cánh do Unirack chụp; chiều sâu và chiều cao của mẫu trong ảnh có thể khác mã bạn chọn. Xem thêm ảnh đóng/mở cửa và khoang bên trong tại mục tủ rộng 800 mm của trang U-Series.
EIA-310-E (ECIA-310-E) Type A · DIN 41494 · BS5954 Part 2 · IEC 60297-1, IEC 60297-2. Chiều cao đơn vị 1U = 44,45 mm (1,75 inch); chiều rộng lắp thiết bị 482,6 mm (19 inch).
Ảnh trên trang là ảnh đại diện của dòng U-Series (bản rộng 800 mm); kích thước thực tế theo mã URU20-860/2CL trong bảng đặt hàng. Giá và thời gian giao hàng báo theo cấu hình cửa, màu sơn và số lượng – gọi Hà Nội 0932 952 255, TP HCM 0932 962 255 hoặc bấm "Mua ngay" để gửi yêu cầu báo giá.
