Đối với các văn phòng vừa và nhỏ (SME), các startup có quy mô dưới 20 nhân sự, việc thiết kế một hệ thống mạng vừa đảm bảo hiệu năng, vừa tiết kiệm diện tích và chi phí luôn là bài toán hóc búa.
Nhiều đơn vị khi quản lý hạ tầng thường mắc sai lầm: Hoặc là để thiết bị (Router, Switch, Modem, đầu ghi Camera...) bừa bãi trên bàn gây mất thẩm mỹ, dễ hư hỏng; hoặc là đầu tư lãng phí vào các dòng tủ rack đặt sàn (Floor-standing) cỡ lớn (27U, 32U, 42U) khiến không gian làm việc vốn nhỏ hẹp lại càng thêm chật chội.
Giải pháp hoàn hảo và tối ưu nhất chính là Tủ mạng treo tường (Wall-mount Rack). Bài viết này, dưới góc nhìn của một chuyên gia giải pháp hạ tầng, sẽ chia sẻ toàn bộ kinh nghiệm thực tế giúp bạn lựa chọn, tính toán thông số kỹ thuật (U, D) và lắp đặt tủ mạng treo tường chuẩn xác nhất.

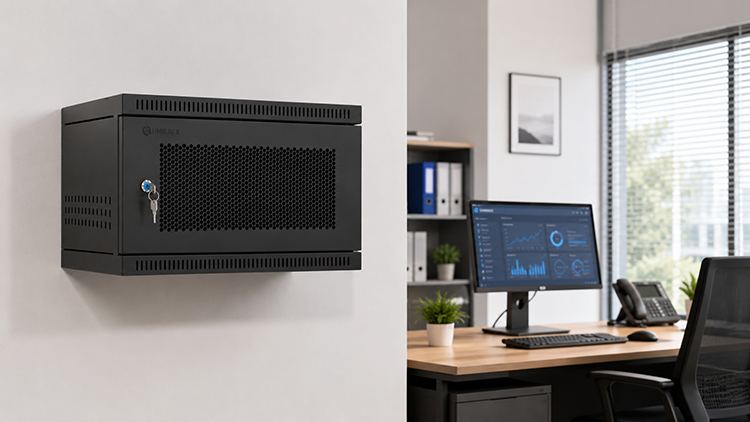

Bản chất của tủ mạng treo tường và tại sao các văn phòng nhỏ cần nó?
Tủ mạng treo tường (Wall-mount Rack) là dòng tủ rack chuyên dụng có kích thước nhỏ gọn, được thiết kế với các lỗ móc hoặc hệ thống giá đỡ cố định trực tiếp lên tường.

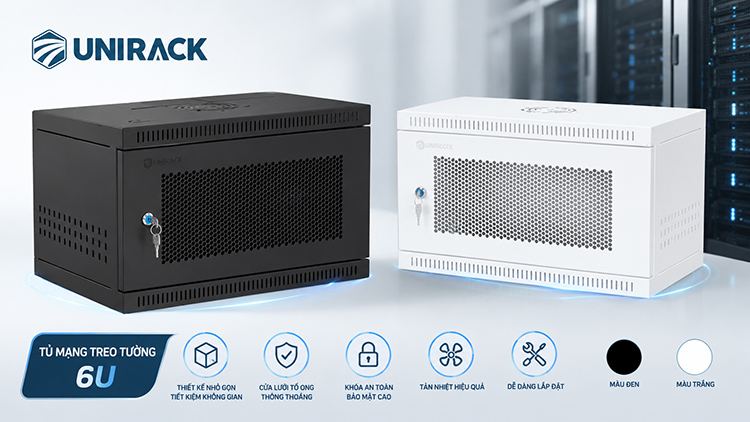

Các kích thước tủ rack treo tường , tủ rack nhỏ hãng Unirack: Tủ rack 6U, Tủ rack 9U, Tủ rack 10U, Tủ rack 12U
Tại sao doanh nghiệp nhỏ nên chọn tủ mạng treo tường?
- Tối ưu hóa không gian sàn: Giải phóng 100% diện tích mặt sàn, cực kỳ phù hợp cho văn phòng diện tích từ 15m² - 50m².
- Bảo vệ thiết bị tối đa: Cách ly thiết bị khỏi các tác nhân vật lý bên dưới (bụi bẩn, va đập vô tình từ con người, ẩm ướt khi lau sàn, hoặc côn trùng xâm nhập).
- Quản lý tập trung trực quan: Gom toàn bộ luồng cáp và thiết bị vào một điểm duy nhất, giúp kỹ thuật viên dễ dàng giám sát, bảo trì.
- Chi phí hợp lý: Giá thành đầu tư thấp hơn rất nhiều so với tủ đặt sàn, tối ưu ngân sách cho startup.
Tính toán kích thước và chiều sâu thiết bị
1U (Unit) bằng bao nhiêu cm?
Trong kỹ thuật viễn thông, 1U = 1.75 inch = 4.445 cm. Đây là đơn vị tiêu chuẩn dùng để đo chiều cao của các thiết bị gắn trong tủ rack (như Switch, Patch Panel, Router). Tủ mạng treo tường phổ biến nhất hiện nay có các kích thước 6U và 10U.
Để chọn được chiếc tủ vừa vặn, không bị thiếu hụt không gian khi nâng cấp nhưng cũng không quá rộng gây lãng phí, các kỹ sư và nhà thầu cần tuân thủ quy trình tính toán cấu hình thiết bị dưới đây.
Khi nào nên sử dụng tủ mạng 6U?
Tủ mạng treo tường 6U (Chiều cao sử dụng thực tế khoảng 26.6 cm) là phân khúc tủ nhỏ nhất.
- Cấu hình thiết bị phù hợp: 1 Modem nhà mạng + 1 Router định tuyến chính + 1 Switch 16-24 cổng (dạng rackmount) + 1 Patch Panel 24 Port + 1 Ổ cắm nguồn (PDU).
- Đối tượng áp dụng: Văn phòng startup dưới 10 nhân sự, nhu cầu kết nối cơ bản, không sử dụng hệ thống lưu trữ dữ liệu tại chỗ (NAS) hoặc tổng đài nội bộ nặng nề.
Tham khảo sản phẩm: Tủ rack 6U treo tường màu trắng , Tủ rack 6U treo tường màu đen

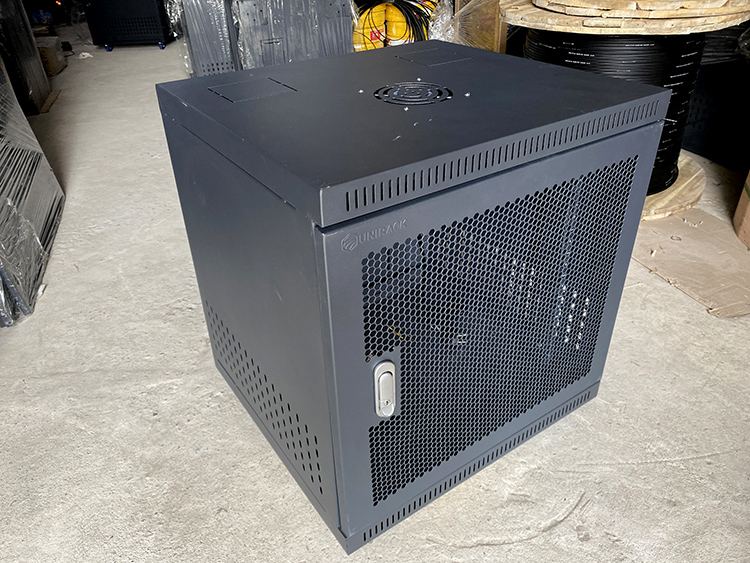

Khi nào nên sử dụng tủ mạng 10U?
Tủ mạng treo tường 10U (Chiều cao sử dụng thực tế khoảng 44.4 cm) mang lại không gian thoải mái hơn rất nhiều.
- Cấu hình thiết bị phù hợp: Toàn bộ thiết bị của tủ 6U + 1 Đầu ghi hình Camera (DVR/NVR) + 1 Bộ lưu điện (UPS) dạng Rackmount công suất nhỏ + 1 Khay cố định để đặt các thiết bị không có tai rack (như bộ chuyển đổi quang phát).
- Đối tượng áp dụng: Văn phòng từ 10 - 20 nhân sự, có hệ thống camera giám sát từ 8-16 mắt, có nhu cầu mở rộng quy mô nhân sự và thiết bị trong vòng 3-5 năm tới.
Tham khảo sản phẩm: Tủ rack treo tường 10U Unirack TẠI ĐÂY!
Tính toán chiều sâu (D), chi tiết kỹ thuật dễ bị bỏ qua
Bên cạnh chiều cao (U), chiều sâu (Depth - ký hiệu là D) của tủ là yếu tố cực kỳ then chốt. Tủ treo tường thường có hai thông số tiêu chuẩn là D400 (sâu 400mm) và D500 (sâu 500mm).
- Kinh nghiệm thực tế: Chiều sâu danh định của tủ là kích thước bao ngoài. Chiều sâu thông thủy (không gian thực tế đặt thiết bị bên trong) sẽ ngắn hơn khoảng 50mm - 70mm do khoảng cách từ cánh cửa đến thanh tiêu chuẩn và phần không gian uốn cong của dây cáp nguồn, cáp mạng phía sau.
- Nguyên tắc chọn D: Nếu bạn sử dụng các dòng Switch kích thước lớn, hoặc có ý định đặt một UPS dạng nằm, hãy đo chính xác chiều sâu của thiết bị đó. Nếu thiết bị sâu 320mm, bạn bắt buộc phải chọn tủ D500 để đảm bảo khi cắm dây nguồn phía sau, dây không bị gập gãy và cửa tủ có thể đóng lại được.
Tủ mạng treo tường chọn cửa lưới hay cửa Mica?
Thiết kế cửa tủ mạng không chỉ giải quyết vấn đề thẩm mỹ mà ảnh hưởng trực tiếp đến nhiệt độ vận hành của thiết bị bên trong.

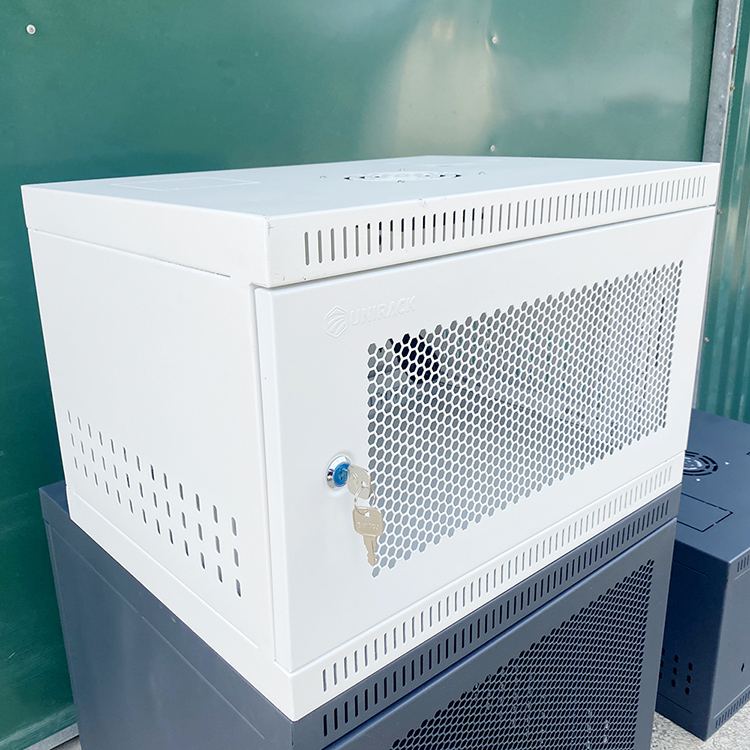

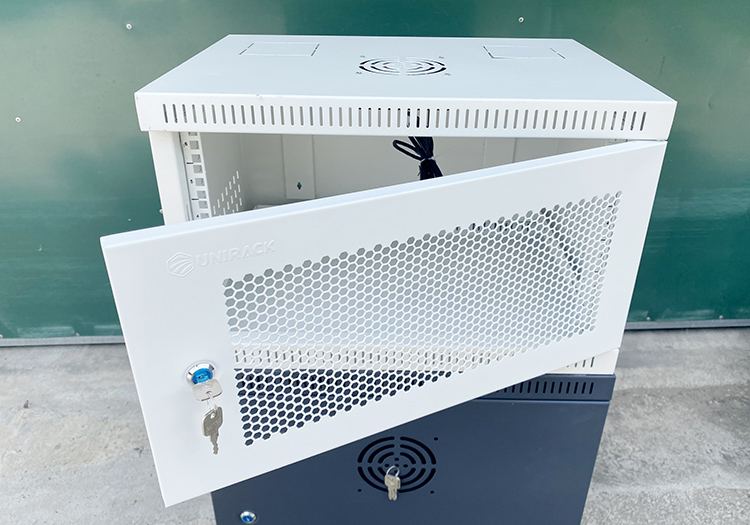

Cửa lưới (Perforated Door) tối ưu tản nhiệt
Cửa lưới được đột lỗ lục giác diện tích thoáng lên đến 65% - 75%.
- Ưu điểm: Cho phép không khí mát từ bên ngoài dễ dàng lưu thông vào trong và khí nóng thoát ra ngoài theo cơ chế đối lưu tự nhiên. Kết hợp với quạt tản nhiệt, tủ cửa lưới giúp giảm từ 3°C - 5°C cho thiết bị so với tủ kín.
- Nhược điểm: Dễ bị lọt bụi mịn vào bên trong, đòi hỏi phải vệ sinh thiết bị định kỳ (khoảng 6 tháng/lần).
- Lời khuyên chuyên gia: Nên chọn cho các văn phòng có phòng kỹ thuật riêng, hoặc đặt ở góc thoáng, thiết bị chạy liên tục tỏa nhiệt cao (như Switch PoE cấp nguồn cho Camera).
.jpg)
Cửa Mica/Cửa kính (Glass Door) chống bụi và trực quan
Cửa được làm bằng kính cường lực hoặc nhựa Mica trong suốt, xung quanh có viền thép.
- Ưu điểm: Khả năng chống bụi tuyệt đối từ bên ngoài. Người quản trị hệ thống chỉ cần đi ngang qua là có thể quan sát trạng thái đèn tín hiệu (đèn xanh, đỏ, nháy) của Switch/Router mà không cần mở khóa tủ.
- Nhược điểm: Giữ nhiệt tốt hơn, nếu hệ thống có thiết bị công suất cao sẽ dễ gây tình trạng "om nhiệt".
- Lời khuyên chuyên gia: Phù hợp cho văn phòng đặt tủ ngay tại không gian làm việc chung (nhiều bụi từ điều hòa, hoạt động của con người) và hệ thống thiết bị tỏa nhiệt ít.

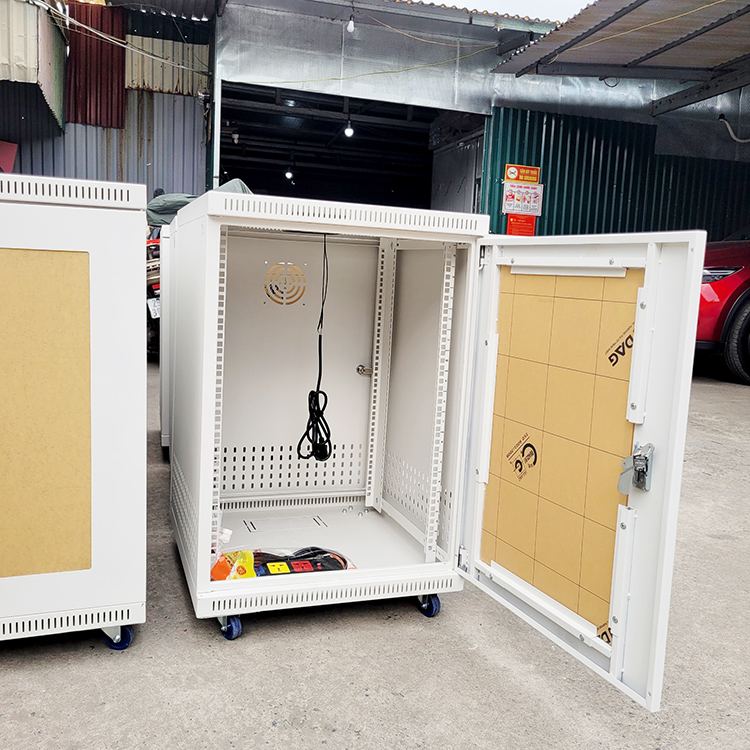

Ví dụ minh họa: Tủ rack 15U cửa Mika (tủ rack treo tường cửa Mika cũng sử dụng cửa tương tự - chưa bóc giấy dán trên mặt Mika)
Tủ rack tầm trung: Tủ rack 20U , Tủ rack 27U , Tủ rack 32U
Tủ rack dành cho Data Center như: Tủ rack 36U , Tủ rack 42U

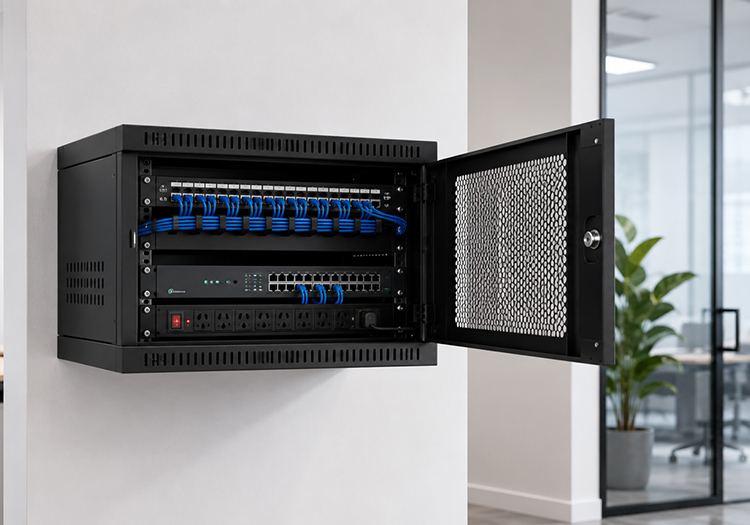

Hướng dẫn lắp đặt tủ mạng treo tường đúng chuẩn kỹ thuật
Việc treo một khối lượng thiết bị trị giá hàng chục, hàng trăm triệu đồng lên tường đòi hỏi quy trình thi công phải cực kỳ cẩn trọng.
- Khảo sát chất lượng tường: Chỉ lắp đặt tủ mạng trên tường gạch đặc, tường bê tông vững chắc. Tuyệt đối KHÔNG treo tủ lên tường thạch cao, tường gỗ ván ép hoặc tường gạch rỗng mỏng (trừ khi có hệ khung gia cố chịu lực chuyên dụng bằng sắt chữ V phía sau).
- Tránh xa các nguồn nguy hiểm: Tránh vị trí ngay dưới hoặc bên cạnh cục lạnh điều hòa (nguy cơ rò rỉ nước ngưng tụ). Tránh xa khu vực có đường ống nước đi qua hoặc nơi bị ánh nắng mặt trời chiếu trực tiếp.
- Độ cao lắp đặt lý tưởng: Tâm của tủ rack nên cách mặt sàn từ 1.5m đến 1.7m. Độ cao này vừa tầm mắt giúp kỹ thuật viên dễ dàng thao tác cắm rút dây cáp, vừa tránh tầm tay của trẻ em hoặc va quẹt từ bàn ghế khi di chuyển.
- Sử dụng phụ kiện chịu lực: Luôn sử dụng 4 nở sắt (bu-lông nở) từ M8 đến M10 để cố định tủ vào tường bê tông. Không dùng vít nở nhựa loại nhỏ.
Giải pháp tủ rack treo tường cho doanh nghiệp vừa và nhỏ
Thiết kế tủ rack chuyên dụng cho hệ thống Camera giám sát (CCTV)
Tại sao Tủ mạng treo tường Unirack là giải pháp được các nhà thầu tin dùng?
Trên thị trường hiện nay, thương hiệu Unirack đã khẳng định được vị thế dẫn đầu trong phân khúc tủ rack tại Việt Nam nhờ vào chất lượng gia công cơ khí chính xác và thiết kế thông minh. Đối với dòng tủ treo tường, Unirack sở hữu những ưu điểm vượt trội:
- Chất liệu cao cấp, độ dày tiêu chuẩn: Tủ treo tường Unirack (6U, 10U) được chế tạo từ tôn tấm có độ dày từ 1.0mm - 1.2mm, phần khung chịu lực được dập gân tăng cứng, đảm bảo tủ không bị vặn vẹo, móp méo khi treo nặng.
- Công nghệ sơn tĩnh điện vượt trội: Toàn bộ bề mặt được xử lý bằng công nghệ sơn tĩnh điện sần (với hai màu chủ đạo: Đen cát hoặc Trắng cát). Lớp sơn này bám dính cực tốt, chống han gỉ tuyệt đối trong môi trường khí hậu nhiệt đới ẩm tại Việt Nam, đồng thời hạn chế trầy xước tối đa trong quá trình thi công.
- Hệ sinh thái phụ kiện đi kèm đồng bộ: Khi mua tủ treo tường Unirack, sản phẩm luôn được tích hợp sẵn:
- 01 Quạt tản nhiệt thông gió (nguồn 220V) hoạt động êm ái, độ ồn thấp.
- 01 Ổ cắm nguồn PDU 3 chấu hoặc 4 chấu đa năng, có hệ thống chống quá tải.
- Thanh tiêu chuẩn được đánh số U chính xác, rõ ràng bằng công nghệ in laser, giúp việc gá lắp thiết bị nhanh chóng, không lệch chuẩn.
- Thiết kế tối ưu luồng cáp: Tủ bố trí sẵn các lỗ chờ đi dây (knock-out) thông minh ở cả phía nóc tủ và đáy tủ, có bọc viền cao su chống xước cáp, giúp việc đi dây từ trên trần thả xuống hoặc từ dưới sàn lên đều thẩm mỹ và gọn gàng.
Tổng kết - Kinh nghiệm chọn tủ mạng treo tường
Chọn tủ mạng treo tường không đơn thuần là mua một chiếc "hộp sắt" để chứa đồ, mà là đầu tư cho sự an toàn và tính sẵn sàng của toàn bộ hệ thống thông tin doanh nghiệp.
- Nếu văn phòng của bạn chỉ dừng lại ở quy mô dưới 10 người, thiết bị đơn giản: Hãy chọn Tủ mạng Unirack 6U D400 Cửa lưới.
- Nếu văn phòng có từ 10-20 người, có hệ thống camera giám sát, định hướng mở rộng thêm thiết bị: Tủ mạng Unirack 10U D500 Cửa lưới là sự đầu tư thông minh và dài hạn nhất.
Hy vọng những chia sẻ sâu về mặt kỹ thuật trên đây sẽ giúp các nhà thầu, kỹ sư và chủ doanh nghiệp có được cái nhìn thấu đáo để đưa ra quyết định chính xác nhất cho hạ tầng mạng văn phòng mình.
