Lựa chọn tủ Rack tối ưu cho các hạ tầng mạng mọi quy mô
Hạ tầng mạng chỉ thực sự ổn định khi các thiết bị cốt lõi được bảo vệ và tổ chức một cách khoa học. Và "bộ khung xương" gánh vác toàn bộ trách nhiệm đó chính là tủ rack (tủ mạng).
Tuy nhiên, trong quá trình tư vấn và triển khai hàng trăm dự án điện nhẹ (ELV), tôi nhận thấy rất nhiều khách hàng từ người dùng cá nhân đến các kỹ sư công trình thường mắc phải những sai lầm đáng tiếc. Một trong số đó như là chọn sai kích thước (U), sai chiều sâu (D), hoặc không tính toán kỹ công suất tản nhiệt, dẫn đến việc lãng phí ngân sách hoặc thiết bị bị treo do quá nhiệt.
Bài viết này, dưới góc nhìn chuyên gia, Unirack Việt Nam sẽ giúp bạn định hình chính xác giải pháp tủ rack tối ưu cho từng nhu cầu và đối tượng cụ thể.
1. Tủ rack cho gia đình (Smarthome), văn phòng nhỏ (SME), tối ưu diện tích, đảm bảo thẩm mỹ
Thực trạng và nhu cầu thực tế với tủ rack
Các căn hộ thông minh hiện đại hay các văn phòng vừa và nhỏ thường không có phòng máy chủ (Server room) riêng biệt. Hệ thống thiết bị ở phân khúc này khá tinh gọn, thường bao gồm: 1 modem nhà mạng, 1 Router chịu tải, 1 Switch PoE (cấp nguồn cho Camera/Wi-Fi), 1 đầu ghi hình CCTV (NVR/DVR), và có thể thêm 1 ổ cứng lưu trữ mạng (NAS).
Thách thức lớn nhất ở đây là không gian hạn chế và yêu cầu cao về tính thẩm mỹ, tuyệt đối không gây tiếng ồn ảnh hưởng đến sinh hoạt hay không gian làm việc.
Giải pháp kỹ thuật từ Unirack

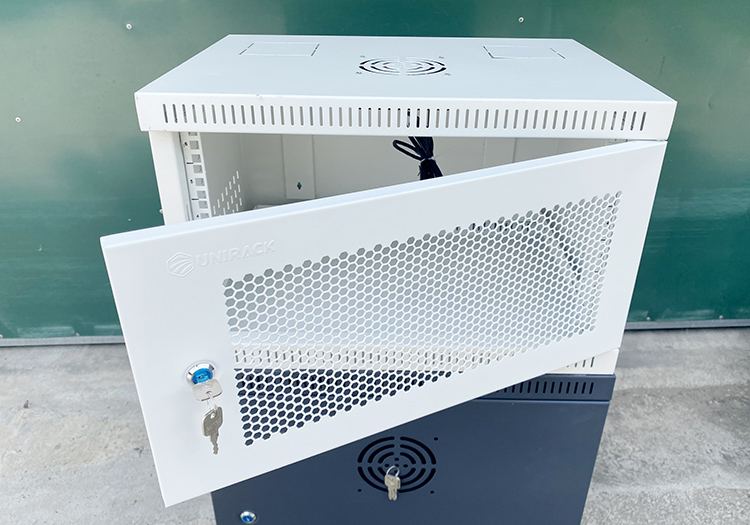

- Loại tủ khuyến nghị: Tủ rack treo tường (Wall-mount Rack). Đây là giải pháp "cứu cánh" giúp giải phóng diện tích sàn.
- Kích thước và chiều sâu phù hợp: Dòng tủ 6U hoặc 9U với chiều sâu D400 hoặc D500 là vừa vặn nhất. Chiều sâu này đủ để chứa các thiết bị mạng tiêu chuẩn mà không làm tủ bị nhô ra quá nhiều gây mất thẩm mỹ vách tường.
- Thiết kế cửa tủ rack: Nên chọn cửa kính cường lực hoặc Mika. Cửa kính (mika) giúp bạn dễ dàng quan sát trạng thái đèn LED tín hiệu của Switch hay Router từ bên ngoài mà không cần mở khóa, đồng thời ngăn bụi bẩn tốt và hạn chế tiếng ồn từ quạt tản nhiệt bên trong phát ra.

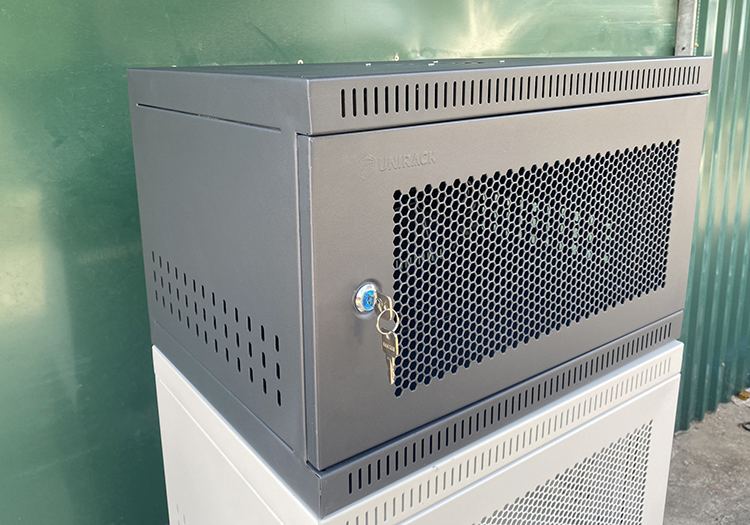

Với một chiếc tủ rack treo tường kích thước nhỏ gọn, giúp bạn dễ hàng hơn cho việc kiểm soát, quản lý các thiết bị mạng. Đồng thời cũng vẫn đảm bảo tính thẩm mỹ với thiết kế sang trọng.
2. Tủ rack cho bộ phận IT và quản trị mạng doanh nghiệp
Thực trạng và nhu cầu thực tế
Khi quy mô doanh nghiệp đạt từ 50 đến vài trăm nhân sự, hệ thống CNTT bắt đầu phức tạp hơn. Bạn phải vận hành các máy chủ vật lý dạng khay (Rack-mount Server) để lưu trữ dữ liệu kế toán, ERP, máy chủ Web nội bộ, cùng hệ thống tổng đài IP PBX và các thanh quản lý cáp dày đặc.
Hệ thống này bắt buộc phải chạy liên tục 24/7, do đó rủi ro lớn nhất chính là thiết bị bị treo, sập nguồn do quá nhiệt.
Giải pháp kỹ thuật từ Unirack Việt Nam

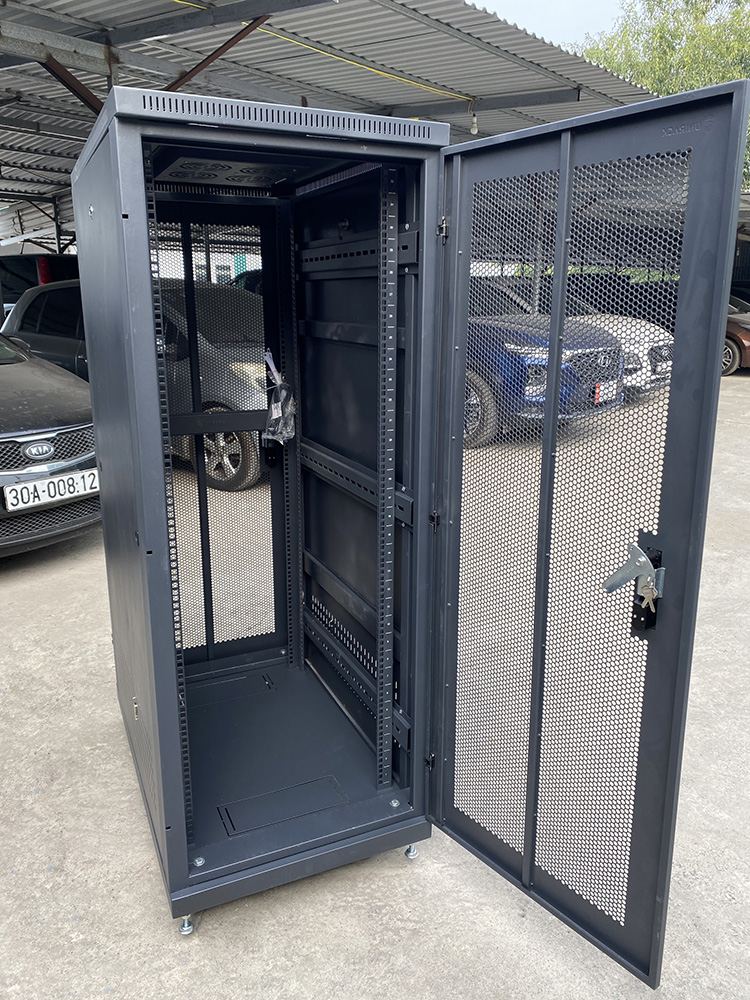

- Loại tủ khuyến nghị: Tủ rack đứng độc lập có bánh xe và chân đế điều chỉnh.

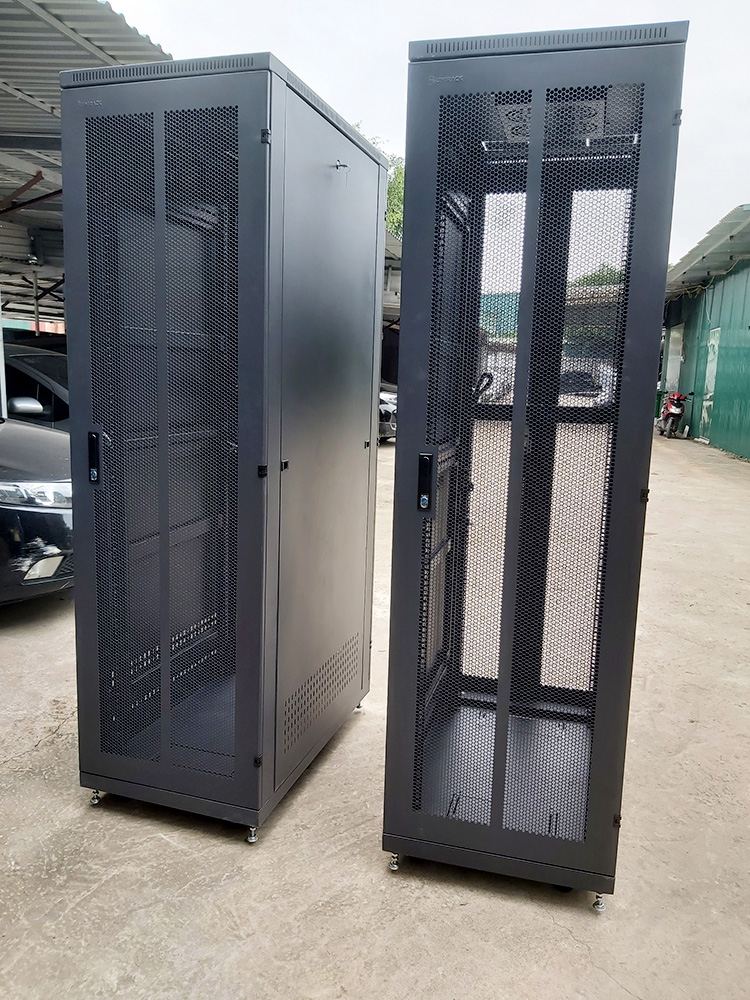

- Kích thước và chiều sâu phù hợp: Tùy thuộc vào số lượng thiết bị, bạn nên chọn tủ từ 27U, 32U đến 42U. Đặc biệt lưu ý về chiều sâu, đối với máy chủ dòng Dell PowerEdge hay HP ProLiant thường rất dài, do đó bạn bắt buộc phải chọn tủ có chiều sâu tối thiểu D800 hoặc D1000. Chọn tủ D600 sẽ khiến bạn không thể đóng được cửa sau của tủ. Đối với các hệ thống doanh nghiệp có nhu cầu mở rộng thường lựa chọn tủ rack có chiều sâu và kích thước lớn hơn để thuận tiện cho việc mở rộng, nâng cấp thiết bị.
- Thiết kế luồng khí: Bắt buộc sử dụng cửa lưới cả mặt trước và mặt sau với độ thông thoáng cao. Kết hợp với hệ thống 2-4 quạt hút gió ở nóc tủ để tạo luồng khí đối lưu liên tục, hút khí lạnh từ phía trước và đẩy khí nóng ra phía sau.
- Quản lý nguồn điện: Không sử dụng các ổ cắm điện gia dụng thông thường. Bạn cần tích hợp thanh nguồn PDU chuyên dụng (từ 6 đến 12 ổ cắm) lắp dọc hoặc ngang tủ để chịu được tải trọng điện năng lớn và chống chập cháy.
3. Tủ Rack cho nhà thầu thi công cơ điện (M&E) & Điện nhẹ (ELV)
Thực trạng và nhu cầu thực tế
Đối với các kỹ sư, nhà thầu M&E/ELV, tủ rack là một hạng mục vật tư quan trọng trong các dự án tòa nhà cao tầng, bệnh viện hay nhà xưởng.
Áp lực của nhà thầu là phải bóc tách khối lượng chính xác, sản phẩm phải đạt các tiêu chuẩn kỹ thuật khắt khe của chủ đầu tư (như chuẩn 19 inch EIA-310-D), dễ dàng vận chuyển, lắp đặt tại công trường và có giá thành cạnh tranh để tối ưu biên lợi nhuận.
Giải pháp kỹ thuật từ Unirack
- Chiến lược quy hoạch trục đứng – trục ngang (MDF & IDF):
- Phòng trung tâm (MDF): Nơi tập trung cáp trục chính (Backbone), hãy sử dụng hệ thống tủ lớn 42U D1000 hoặc 45U D1200 chịu tải trọng nặng để chứa Core Switch và hệ thống lưu trữ tổng.

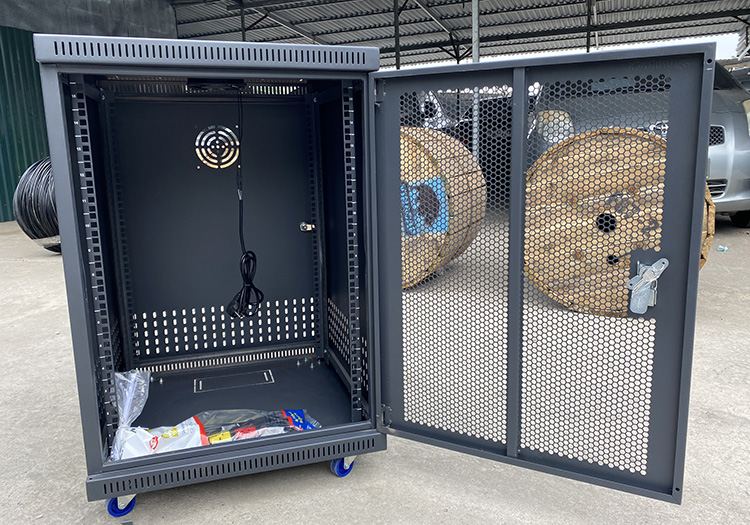

- Phòng kỹ thuật tầng (IDF): Sử dụng các tủ nhỏ hơn như tủ đứng 15U/20U hoặc tủ treo tường 12U để làm điểm rẽ nhánh cáp đến từng căn hộ, văn phòng.
- Tính năng ưu tiên cho nhà thầu: Nên chọn các thương hiệu cung cấp tủ rack có thiết kế tháo rời đóng gói phẳng (Flatpack). Điều này cực kỳ quan trọng khi thi công các tòa nhà chưa hoàn thiện hệ thống thang máy, giúp kỹ thuật viên dễ dàng vận chuyển khung tủ lên các tầng cao bằng thang bộ trước khi lắp ráp.
- Phụ kiện đi kèm đồng bộ: Luôn bóc tách kèm theo thanh quản lý cáp ngang/dọc và khay cố định/khay trượt để cố định các thiết bị không có tai bắt rack (như converter, modem nhỏ).
4. Tủ Rack cho đơn vị viễn thông (ISP) và Data Center
Thực trạng và nhu cầu thực tế

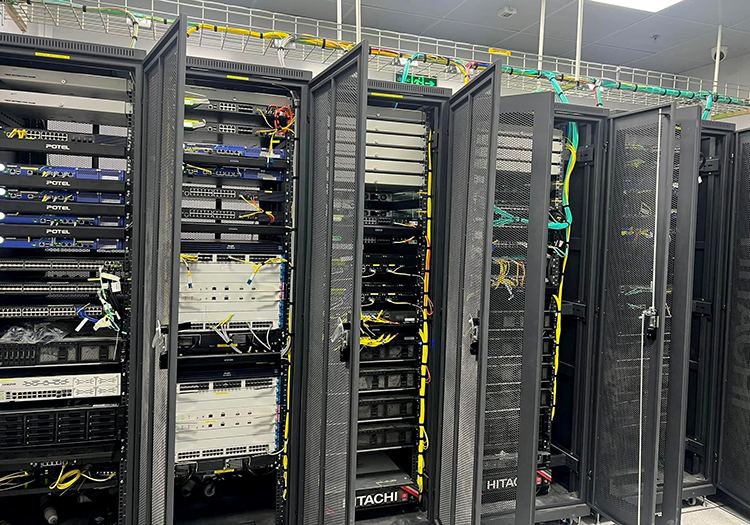

Tại các Trung tâm dữ liệu đạt chuẩn Tier III, Tier IV hoặc các trạm hạ tầng của Viettel, VNPT, FPT... mật độ thiết bị (máy chủ phiến - Blade Server, hệ thống lưu trữ SAN/NAS) ở mức cực kỳ dày đặc (High-Density).
Điện năng tiêu thụ lớn và lượng nhiệt tỏa ra khổng lồ. Bất kỳ một sự cố nhỏ nào về nguồn điện, nhiệt độ hay sự xâm nhập trái phép đều có thể gây ra thiệt hại hàng triệu USD và làm gián đoạn dịch vụ diện rộng.
| Thuộc tính kỹ thuật | Tiêu chuẩn tủ Rack Data Center (High-Density Cabinet) |
| Kích thước phổ biến | 42U, 45U, 47U (Rộng W600 hoặc W800 để tăng không gian đi dây) |
| Chiều sâu tiêu chuẩn | D1100 hoặc D1200 (Phù hợp với các dòng Server siêu khủng) |
| Tải trọng tĩnh | Từ 1.200 kg đến 1.500 kg (Khung thép dày từ 1.5mm - 2.0mm) |
| Độ thông thoáng cửa | Cửa lưới dạng tổ ong, độ thoáng khí đạt từ 75% trở lên |
Giải pháp kỹ thuật từ Unirack
- Giải pháp tản nhiệt quy mô: Áp dụng nghiêm ngặt nguyên lý Hành lang nóng / Hành lang lạnh (Hot/Cold Aisle). Tủ mạng Data Center phải được thiết kế để tương thích với hệ thống sàn nâng và hệ thống làm mát chính xác (InRow Cooling), đảm bảo không xảy ra hiện tượng khí nóng bị cuộn ngược lại mặt trước thiết bị (Hotspots).
- Quản lý năng lượng thông minh: Sử dụng Thanh nguồn thông minh (Smart PDU). Dòng PDU này cho phép người quản trị giám sát từ xa các thông số điện năng (Amper, Volt, kWh) đến từng ổ cắm cụ thể, tự động ngắt nguồn khi quá tải và cảnh báo sớm qua hệ thống mạng.
- Bảo mật đa tầng: Thay vì khóa cơ, các tủ Cabinet Data Center phải tích hợp khóa điện tử thông minh (Smart Lock) mở bằng thẻ từ, vân tay hoặc mã hóa, có khả năng lưu lại lịch sử (Log) ai đã mở tủ vào thời gian nào để phục vụ công tác kiểm toán an ninh.
Không có một loại tủ rack nào là "vạn năng" cho mọi hệ thống. Đầu tư một chiếc tủ mạng quá lớn cho một văn phòng nhỏ là lãng phí; ngược lại, cố gắng "ép" các thiết bị công nghiệp vào một chiếc tủ thiếu chuẩn tản nhiệt sẽ là mầm mống cho những thảm họa gián đoạn hệ thống sau này.
Trước khi xuống tiền mua sắm hoặc đưa tủ rack vào hồ sơ thầu, hãy thực hiện 3 bước kiểm tra nhanh sau:
- Tính tổng số U của thiết bị (và cộng dư thêm 20-30% cho nhu cầu mở rộng trong tương lai).
- Đo chiều sâu của thiết bị dài nhất (cộng thêm ít nhất 15-20cm để trừ hao cho không gian cắm dây nguồn, dây cáp phía sau).
- Xác định môi trường đặt tủ (phòng điều hòa kín dùng cửa lưới/cửa kính; không gian bụi bặm/ngoài trời bắt buộc dùng tủ chuẩn IP cách nhiệt).
