Thiết kế tủ rack chuyên dụng cho hệ thống Camera giám sát (CCTV)

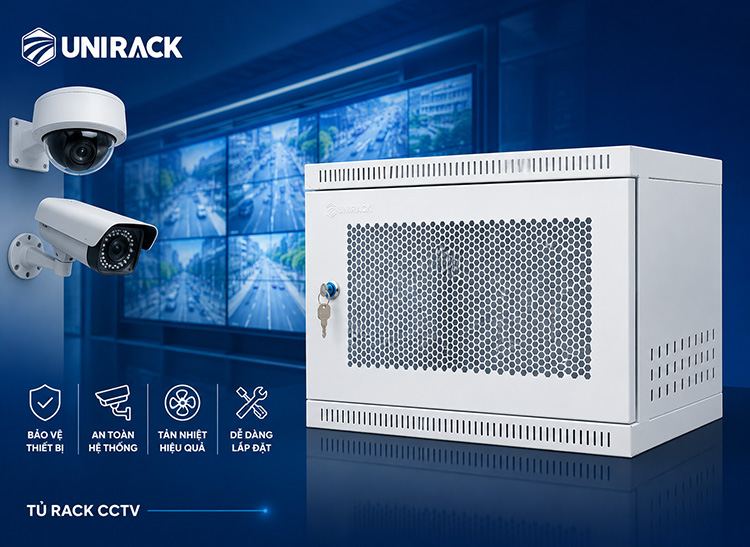

Unirack thiết kế tủ rack cho hệ thống Camera giám sát (CCTV)

Hệ thống camera giám sát (CCTV) không còn đơn thuần là công cụ quan sát thụ động, mà đã nâng cấp thành hệ thống phân tích dữ liệu video theo thời gian thực tích hợp AI. Tuy nhiên, một lỗ hổng kinh điển mà nhiều kỹ sư và chủ đầu tư thường bỏ qua chính là: An toàn vật lý của trung tâm lưu trữ.

Đầu ghi hình (NVR/DVR) và các cụm ổ cứng lưu trữ chuyên dụng là nơi nắm giữ toàn bộ "chứng cứ" và dữ liệu nhạy cảm của doanh nghiệp.

Nếu không được bảo vệ trong một cấu trúc phần cứng chuẩn hóa, toàn bộ hệ thống an ninh có thể bị vô hiệu hóa chỉ bằng một hành vi phá hoại cơ học hoặc lấy cắp đầu ghi. Bài viết này sẽ tư vấn giải pháp thiết kế và lựa chọn tủ rack cho hệ thống camera giám sát chuyên dụng nhằm tối ưu hóa tính bảo mật dữ liệu và an toàn vật lý cao nhất.

1. Tìm hiểu về tủ rack cho hệ thống Camera CCTV

Tiêu chuẩn thiết kế tủ rack mạng CCTV an ninh chuẩn quốc tế là gì? Để đảm bảo an toàn tuyệt đối cho hệ thống CCTV, việc lắp đặt tủ rack an ninh phải tuân thủ 4 tiêu chuẩn kỹ thuật cốt lõi:

- Bảo vệ cơ học: Khung tủ bằng thép cán nguội dày từ 1.2 mm - 2.0 mm, trang bị khóa an toàn chống cạy phá để bảo vệ đầu ghi camera.

Tham khảo các dòng tủ rack Unirack tại: https://unirack.vn/san-pham/tu-rack-tu-mang

- Kiểm soát nhiệt độ: Trang bị quạt tản nhiệt cưỡng bức và cửa thoáng để giải tỏa lượng nhiệt 24/7 từ đầu ghi và ổ cứng.

- Nguồn điện liên tục: Tích hợp bộ lưu điện (UPS) bên trong tủ để duy trì ghi hình liên tục khi mất điện.

- Tối ưu không gian bảo trì: Sử dụng khay cố định và khay trượt chịu lực giúp kỹ thuật viên dễ dàng tháo lắp, bảo dưỡng ổ cứng định kỳ.

2. Đặc thù của hạ tầng camera giám sát CCTV với khả năng sinh nhiệt và rủi ro an ninh

Hạ tầng của một hệ thống tủ mạng CCTV chuyên dụng có những đặc điểm vận hành hoàn toàn khác biệt so với tủ mạng văn phòng thông thường:

Khác với máy tính văn phòng có thời gian nghỉ, các đầu ghi NVR/DVR và hệ thống ổ cứng chuyên dụng phải ghi đọc dữ liệu liên tục không ngừng nghỉ.

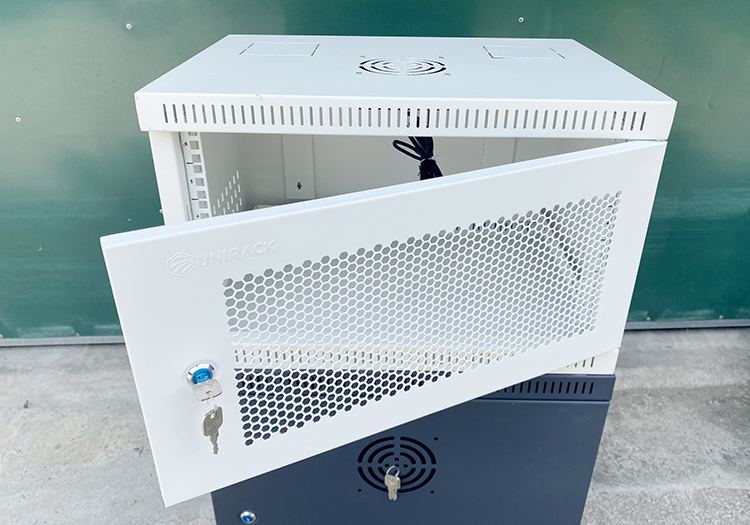

Các kích thước tủ rack treo tường , tủ rack nhỏ hãng Unirack: Tủ rack 6U, Tủ rack 9U, Tủ rack 10U, Tủ rack 12U

Quá trình xử lý luồng hình ảnh độ phân giải cao (4K/8K) tạo ra một lượng nhiệt năng cực lớn bên trong vỏ máy. Nếu không giải nhiệt kịp thời, tuổi thọ của chip xử lý và cơ học ổ cứng sẽ sụt giảm nghiêm trọng.

Khi xảy ra sự cố đột nhập hoặc gian lận nội bộ, đối tượng phá hoại luôn tìm cách phá hủy hoặc lấy cắp đầu ghi hình để xóa dấu vết. Do đó, đầu ghi CCTV không thể đặt lộ thiên trên bàn hay trong các hộp nhựa lỏng lẻo, mà phải được cô lập hoàn toàn trong một không gian bảo mật cao.

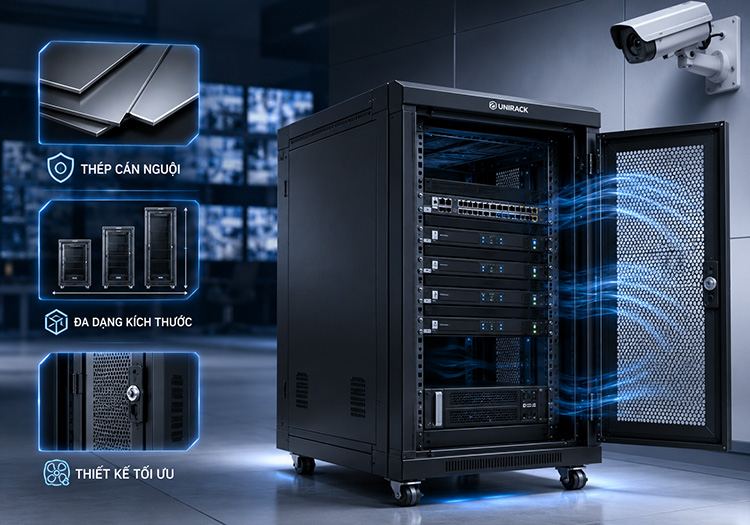

3. Tiêu chuẩn vàng khi lựa chọn tủ Rack chuyên dụng cho Camera

Để giải quyết triệt để các thách thức trên, khi lập hồ sơ thiết kế giải pháp cơ điện (M&E), kỹ sư cần áp dụng bộ lọc tiêu chuẩn sau để lựa chọn cấu hình tủ:

Chất liệu thép cán nguội chịu lực và hệ thống khóa an toàn

Bắt buộc lựa chọn các dòng tủ sử dụng chất liệu thép tấm cán nguội chất lượng cao. Độ dày của khung chịu lực phải đạt từ 1.2 mm đến 2.0 mm để đảm bảo tính chống vặn vẹo và chống chịu được các tác động ngoại lực (như búa, xà beng cạy phá).

Các thương hiệu uy tín như Unirack hiện đang áp dụng công nghệ sơn tĩnh điện sần chống rỉ sét, giúp gia tăng độ bền cơ học cho tủ ngay cả trong môi trường tầng hầm hay phòng kỹ thuật có độ ẩm cao.

Thay vì sử dụng các loại khóa lẫy nhựa hoặc khóa cam thông thường dễ bị bẻ gãy, hệ thống bảo vệ đầu ghi camera cần được trang bị ổ khóa dạng chốt tròn chịu lực hoặc khóa mã số điện tử để phân quyền truy cập nghiêm ngặt cho nhân sự an ninh.

Tủ rack tầm trung: Tủ rack 20U , Tủ rack 27U , Tủ rack 32U

Tủ rack dành cho Data Center như: Tủ rack 36U , Tủ rack 42U

Quy hoạch kích thước tủ phù hợp với quy mô dự án

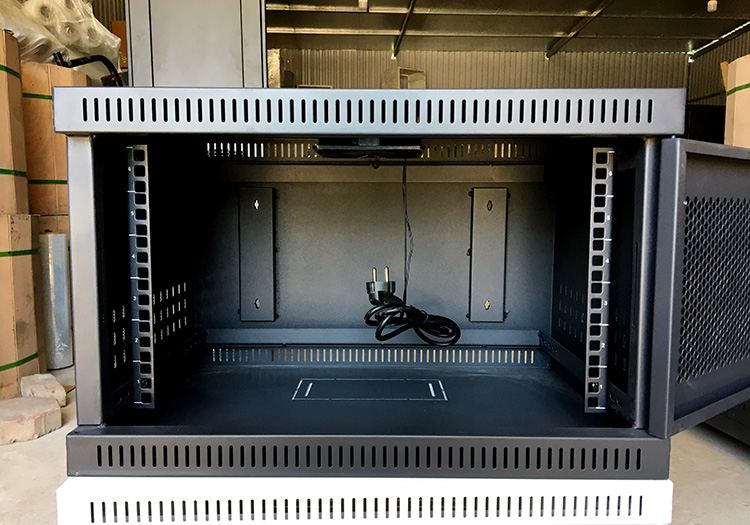

• Quy mô vừa và nhỏ (Cửa hàng, Shop, Văn phòng nhánh): Giải pháp tối ưu là lựa chọn dòng tủ rack treo tường 6u hoặc 9U (Chiều sâu D400 hoặc D500). Kích thước nhỏ gọn giúp treo tủ lên cao sát trần nhà, ngoài tầm với tự nhiên của kẻ gian, tối ưu diện tích mặt sàn.
• Quy mô lớn (Tòa nhà, Nhà máy, Khu công nghiệp): Cần sử dụng các dòng tủ đứng tự do (Floor-standing) từ 15U, 27U đến 42U D800/D1000 để chứa các dòng NVR dạng Blade Server gắn rack mật độ cao cùng hệ thống tủ đĩa lưu trữ mở rộng (SAN/NAS).

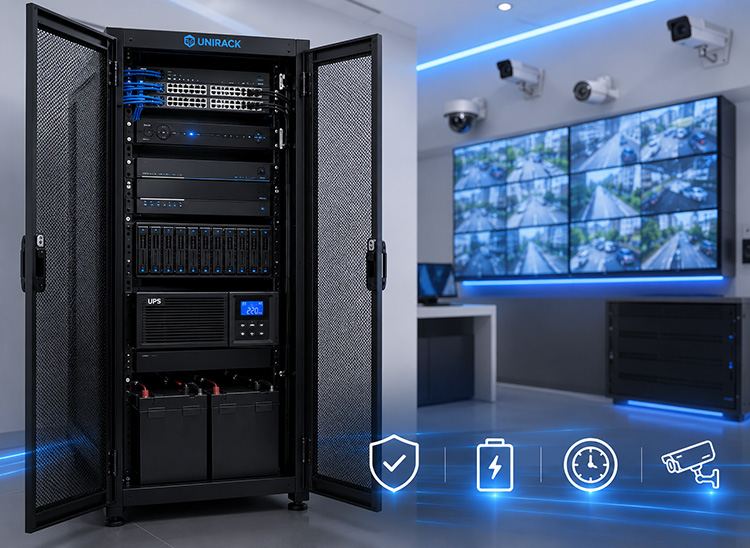

4. Tích hợp giải pháp lưu điện (UPS) bên trong tủ Rack an ninh

Một kịch bản phổ biến trong các vụ đột nhập là kẻ gian sẽ chủ động ngắt aptomat tổng hoặc cắt đường dây điện cấp vào nhà để vô hiệu hóa hệ thống an ninh.

Để khắc phục rủi ro này, việc lắp đặt tủ rack an ninh bắt buộc phải tích hợp một bộ lưu điện (UPS) dòng Rackmount chuyên dụng bên trong.

Khi có sự cố mất điện lưới, UPS lắp trong tủ sẽ lập tức chuyển mạch sang chế độ ắc quy (thời gian chuyển mạch lý tưởng là đối với dòng Online UPS), giữ cho Switch PoE và đầu ghi hình hoạt động liên tục. Thông qua cáp mạng cáp đồng, Switch PoE tiếp tục cấp nguồn ổn định cho các camera IP ở khoảng cách lên tới 100 mét.

Lưu ý: Bộ lưu điện UPS (đặc biệt là hệ thống ắc quy) có trọng lượng rất nặng. Vì vậy, UPS luôn phải được quy hoạch đặt ở vị trí các khoang U dưới cùng của tủ Rack để hạ thấp trọng tâm, đảm bảo an toàn kết cấu và không làm ảnh hưởng đến các thiết bị điện tử nhạy cảm phía trên.

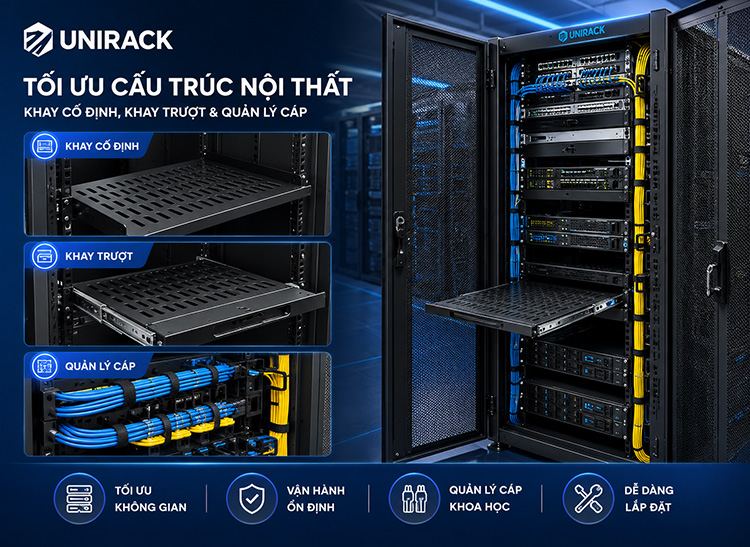

5. Tối ưu cấu trúc nội thất, khay cố định, khay trượt và quản lý cáp

Vận hành hệ thống CCTV đòi hỏi công tác bảo trì, thay thế ổ cứng lỗi hoặc vệ sinh bụi bẩn diễn ra hằng năm. Thiết kế nội thất tủ khoa học sẽ giúp rút ngắn thời gian thao tác cho kỹ thuật viên:

• Ứng dụng Khay trượt: Đầu ghi hình NVR nên được đặt trên một khay trượt có hệ thống ray bi chịu lực cao. Khi cần nâng cấp dung lượng lưu trữ hoặc thay thế ổ cứng nóng, kỹ thuật viên chỉ cần mở khóa cửa trước, kéo nhẹ khay trượt ra ngoài là có thể thao tác trực diện trên mặt lưng máy chủ mà không cần phải gỡ toàn bộ thiết bị ra khỏi tủ.
• Khay cố định cho UPS: Do trọng lượng lớn của bộ lưu điện, một khay cố bắt vít chắc chắn vào cả 4 thanh tiêu chuẩn của tủ là giải pháp bắt buộc để nâng đỡ hệ thống nguồn dự phòng này.
• Định tuyến cáp với thanh quản lý cáp: Ma trận dây cáp đồng từ các mắt camera đổ về Switch PoE trong tủ rất lớn. Việc sử dụng các vòng quản lý cáp mạng (Cable Ring) dọc hoặc thanh quản lý cáp ngang giúp bó gọn các đường dây, tránh tình trạng dây cáp đè nặng lên các đầu cổng RJ45 của Switch, đồng thời giải phóng không gian thông thoáng cho quạt tản nhiệt hút khí nóng ra ngoài.

Tham khảo thêm các thông tin bổ ích khác như:

Sản phẩm của Unirack Việt Nam có những gì?

Tại sao tủ rack Unirack bán chạy đến vậy?

Phân tích sản phẩm tủ rack chất lượng cao Unirack

Tư vấn lựa chọn tủ rack cho mọi quy mô hạ tầng mạng

6. Bảng cấu hình bốc mẫu vật tư tủ rack CCTV theo quy mô dự án

7. Khuyến nghị giải pháp từ chuyên gia tích hợp hệ thống

Để hiện thực hóa một hạ tầng an ninh đạt độ tin cậy tuyệt đối, các nhà thầu và kỹ sư tư vấn thiết kế cần đặc biệt lưu ý 2 điểm cốt lõi sau:

Đồng bộ hóa tiêu chuẩn chống bụi bẩn

Phòng giám sát camera tại các nhà máy, nhà xưởng thường có mật độ bụi mịn rất cao. Khi sử dụng dòng tủ rack camera treo tường hoặc tủ đứng, nên lựa chọn loại cửa lưới có đột lỗ chính xác, sắc nét hoặc tích hợp thêm tấm lọc bụi ở các khe thoáng khí. Điều này ngăn chặn bụi bẩn bám vào bo mạch đầu ghi, giảm thiểu nguy cơ chập cháy do tĩnh điện.

Kiểm tra định kỳ điện trở tiếp địa

Hệ thống camera ngoài trời rất dễ là đích đến của sét lan truyền theo đường cáp tín hiệu về tủ trung tâm. Hãy chắc chắn rằng vỏ kim loại của tủ Rack CCTV đã được đấu nối trực tiếp với hệ thống cọc tiếp địa an toàn của tòa nhà để xả nhanh các dòng điện xung kích, bảo vệ an toàn cho cả thiết bị lẫn người vận hành.

Đầu tư đồng bộ và bài bản cho một hệ thống tủ mạng cctv kiên cố không đơn thuần là việc mua sắm một chiếc hộp đựng thiết bị, mà chính là tấm khiên bảo vệ toàn vẹn chuỗi dữ liệu an ninh của doanh nghiệp trước mọi nguy cơ phá hoại vật lý từ bên ngoài.

Hãy liên hệ với Unirack để chúng tôi có thể tư vấn giúp bạn tìm ra giải pháp tối ưu hiệu suất và chi phí.
