Giải pháp tối ưu hóa không gian và quản lý cáp sợi quang cho tủ rack viễn thông 2026
Việc tích hợp đồng thời cả hệ thống cáp đồng Cat6A/Cat8 hiệu suất cao và ma trận cáp sợi quang Single-mode/Multi-mode trong cùng một không gian tủ rack viễn thông hẹp rất dễ biến hạ tầng mạng thành một "hộp rối" khổng lồ.
Nếu không có một tư duy thiết kế giải pháp và cấu trúc quản lý cáp khoa học, hệ thống sẽ phải trả giá bằng sự suy hao công suất quang, nghẽn luồng khí tản nhiệt và đẩy thời gian xử lý sự cố (Downtime) lên tới hàng giờ đồng hồ.
Dưới góc nhìn của chuyên gia kiến trúc hạ tầng, bài viết này sẽ chia sẻ phương án tối ưu hóa không gian tủ mạng toàn diện giúp hệ thống vận hành đạt độ tin cậy tuyệt đối.

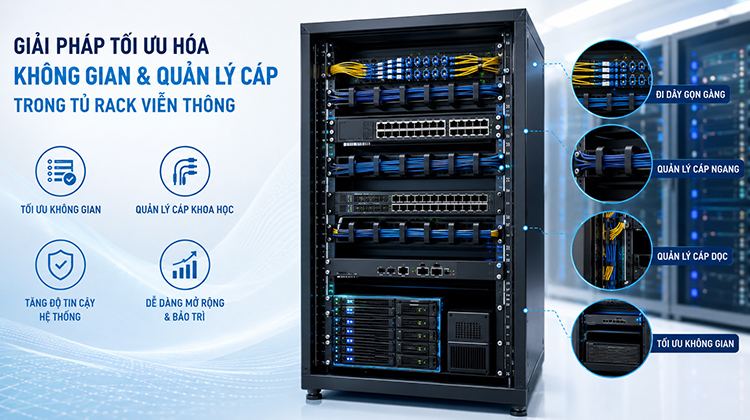

1. Giải pháp tối ưu hóa không gian và quản lý cáp trong tủ rack viễn thông
- Kiểm soát bán kính uốn cong (Bend Radius): Đảm bảo bán kính uốn cong của dây nhảy quang tối thiểu gấp 10 lần đường kính ngoài của cáp ($R_{\min} \ge 10 \cdot D$) để triệt tiêu hoàn toàn hiện tượng suy hao do gập góc (Macro-bending).
- Bố trí thiết bị phân tầng tiêu chuẩn: Đặt ODF (hộp phối quang) ở đỉnh tủ (nếu đi cáp máng trên) hoặc đáy tủ (nếu đi cáp sàn); đặt Switch Core và Router biên ở phân vùng trung tâm.
- Đồng bộ hóa hệ thống quản lý: Kết hợp thanh quản lý cáp ngang (Horizontal Organizer) cho từng dòng Patch Panel và máng quản lý cáp dọc (Vertical Management) dải dọc hai bên sườn tủ đứng từ 42U trở lên.
2. Thách thức từ "Ma trận" cáp hỗn hợp, cơn ác mộng suy hao do gập góc
Khi mật độ cổng kết nối tăng cao, lỗi nghiêm trọng nhất của thợ kỹ thuật là bó chung cáp đồng và cáp quang vào cùng một máng, hoặc để cáp quang chịu áp lực tì đè từ sức nặng của bó cáp đồng.
Hiện tượng nhiễu và suy hao vật lý
Cáp đồng (UTP/STP) có trọng lượng lớn và tiết diện dày. Khi đè lên các sợi dây nhảy quang (Patch Cord) đường kính chỉ 2.0mm hoặc 3.0mmchúng sẽ làm vỡ cấu trúc cơ học của sợi quang, dẫn đến hai hiện tượng suy hao quang nghiêm trọng:
• Micro-bending Loss (Suy hao vi uốn cong): Những vết nứt, biến dạng siêu nhỏ trên bề mặt tiếp giáp giữa lõi (Core) và lớp vỏ bọc (Cladding) do bị tì đè lực tuyến tính.
• Macro-bending Loss (Suy hao vĩ uốn cong): Sợi quang bị bẻ gập vượt quá bán kính uốn cong cho phép. Khi góc tới của tia sáng nhỏ hơn góc tới hạn, ánh sáng sẽ không phản xạ toàn phần bên trong lõi mà bị rò rỉ ra ngoài lớp vỏ.
Theo tiêu chuẩn quốc tế ANSI/TIA-568, công thức tính bán kính uốn cong tối thiểu khi không chịu tải của dây nhảy quang tuân thủ cấu trúc tiêu chuẩn nhất định.
Nếu thợ thi công cố tình bẻ góc gắt vuông 90 độ để luồn dây cho gọn mà không dùng phụ kiện định tuyến, độ suy hao tín hiệu tại điểm gập có thể tăng đột biến lên từ 0.5bB đến hơn 2.0dB, làm suy giảm nghiêm trọng độ nhạy của bộ thu phát quang (Transceiver).
3. Bản vẽ bố trí tủ rack viễn thông tiêu chuẩn từ chuyên gia

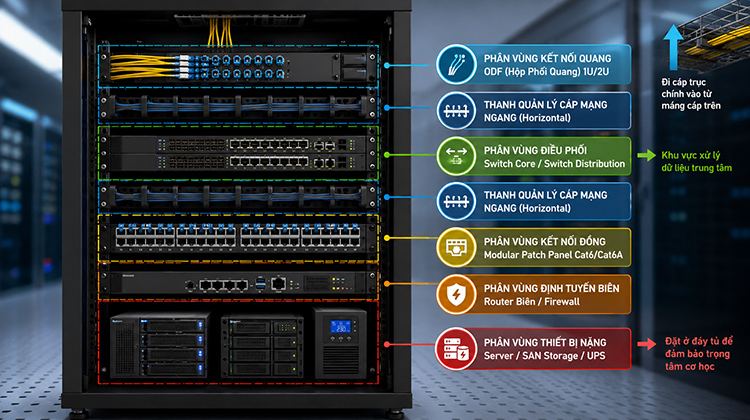

Để tối ưu hóa không gian và đảm bảo luồng cáp chạy không chồng chéo, một tủ rack viễn thông (thường là tủ 42U D800 hoặc D1000) cần được quy hoạch phân tầng rõ rệt theo sơ đồ kiến trúc từ trên xuống dưới dưới đây:
┌────────────────────────────────────────────────────────┐
│ PHÂN VÙNG KẾT NỐI QUANG: ODF (Hộp Phối Quang) 1U/2U │ ◄── Đi cáp trục chính vào từ máng cáp trên
├────────────────────────────────────────────────────────┤
│ Thanh Quản Lý Cáp Mạng Ngang (Horizontal) │
├────────────────────────────────────────────────────────┤
│ PHÂN VÙNG ĐIỀU PHỐI: Switch Core / Switch Distribution│ ◄── Khu vực xử lý dữ liệu trung tâm
├────────────────────────────────────────────────────────┤
│ Thanh Quản Lý Cáp Mạng Ngang (Horizontal) │
├────────────────────────────────────────────────────────┤
│ PHÂN VÙNG KẾT NỐI ĐỒNG: Modular Patch Panel Cat6/Cat6A│
├────────────────────────────────────────────────────────┤
│ PHÂN VÙNG ĐỊNH TUYẾN BIÊN: Router Biên / Firewall │
├────────────────────────────────────────────────────────┤
│ │
│ PHÂN VÙNG THIẾT BỊ NẶNG: Server / SAN Storage / UPS │ ◄── Đặt ở đáy tủ để đảm bảo trọng tâm cơ học
└────────────────────────────────────────────────────────┘
• Vị trí đặt ODF (Hộp phối quang): Đặt tại các vị trí trên cùng (U40 - U42) nếu hạ tầng cáp trục chính (Backbone) chạy từ hệ thống máng cáp trên trần đi xuống. Việc này giúp thu gom các ống lỏng sợi quang (Loose tube) cố định ngay khi vào tủ, tránh việc kéo dải sợi quang trần đi dọc thân tủ dễ gây đứt gãy.
• Vị trí Switch Core và Router biên: Bố trí ở phân vùng trung tâm (từ U20 đến U30). Đây là vị trí tối ưu để các dây nhảy quang/đồng từ ODF và Patch Panel đi xuống có độ dài ngắn nhất, vừa tiết kiệm chi phí vật tư dây nhảy, vừa giảm thiểu tổng trọng lượng bó cáp đổ về hai bên sườn.
• Vị trí thiết bị sinh nhiệt và tải trọng nặng (UPS, Server): Luôn luôn được ưu tiên đặt ở các tầng đáy dưới cùng của tủ Rack để hạ thấp trọng tâm cơ học, chống lật tủ và đồng thời đón nhận luồng khí lạnh trực tiếp từ sàn nâng của phòng máy.
4. Ứng dụng hệ thống quản lý cáp để định tuyến dòng chảy tín hiệu
Một hệ thống quản lý cáp chuyên nghiệp là sự kết hợp khép kín giữa hai cấu trúc phụ kiện: Thanh quản lý cáp ngang và Máng quản lý cáp dọc.

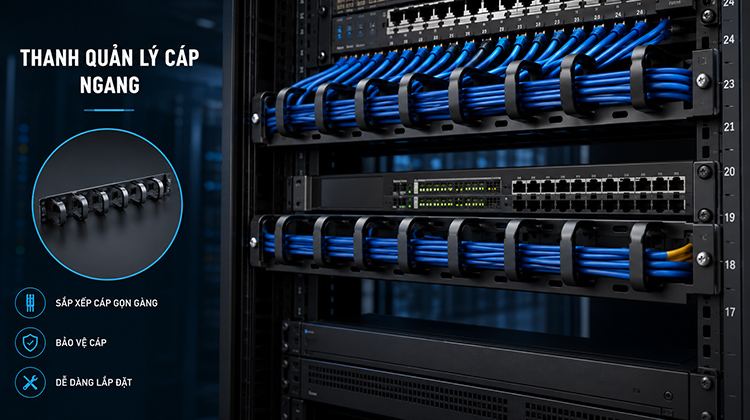

4.1. Thanh quản lý cáp ngang (Horizontal Cable Organizer)
Được lắp đặt xen kẽ theo tỷ lệ $1:1$ hoặc $1:2$ với Patch Panel và Switch.
• Khuyên dùng loại thanh quản lý có mặt trước thiết bị dạng ngón tay (Finger-duct) và có nắp đậy tháo lắp linh hoạt.
• Toàn bộ phần dây dư (Slack) của dây nhảy sẽ được cuộn gọn nằm ẩn phía sau tấm nắp đậy này, giúp mặt trước của tủ luôn thông thoáng, không cản trở góc quan sát của hệ thống đèn LED hiển thị trạng thái cổng trên Switch.

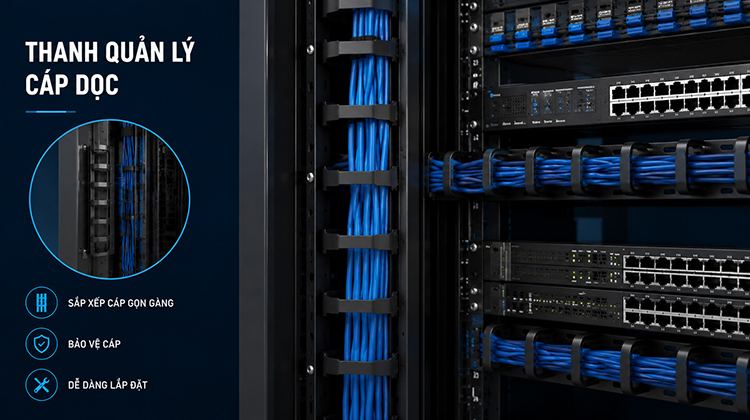

4.2. Máng quản lý cáp dọc (Vertical Management)
Đây là phụ kiện bắt buộc cho các tủ Rack từ 42U trở lên có chiều rộng $W800\ \text{mm}$. Máng cáp dọc chạy suốt chiều cao thân tủ ở hai bên sườn trước và sau.
• Nhiệm vụ: Gom toàn bộ luồng cáp mạng từ các thanh quản lý ngang rẽ trái/phải để dẫn hướng đi xuống đáy hoặc đi lên đỉnh tủ.
• Các ngón tay định tuyến trên máng dọc được thiết kế vát cong mềm mại để kiểm soát tuyệt đối bán kính uốn cong của dây quang, ngăn ngừa triệt để hiện tượng thắt nút cổ chai khi bó cáp số lượng lớn.
5. Phân tích lợi ích đầu tư (ROI): Giảm thời gian truy vết sự cố từ vài tiếng xuống vài phút
Việc chuẩn hóa hạ tầng quản lý cáp trong tủ viễn thông mang lại giá trị thực dụng rất lớn cho đội ngũ kỹ sư vận hành hệ thống thông tin thông qua bài toán so sánh thời gian khắc phục sự cố (MTTR - Mean Time To Repair):
Tiêu chí vận hành hạ tầng Hệ thống không quản lý cáp chuẩn (Hộp rối) Hệ thống áp dụng giải pháp quản lý cáp chuyên nghiệp
Truy vết vật lý (Trace dây) Từ 1 - 3 tiếng. Phải dùng tay sờ, giật từng sợi dây giữa một ma trận hàng trăm nút mạng, dễ rút nhầm cổng của Server đang chạy ổn định. Dưới 2 phút. Cáp được đi theo đường trục máng dọc/ngang cố định, kết hợp với nhãn dán tiêu chuẩn ANSI/TIA-606-B giúp định vị đầu - cuối lập tức.
Thay thế thiết bị lỗi (Hot-swap) Phức tạp. Cáp chằng chịt chặn trước mặt thiết bị, phải tháo dỡ dây nhảy xung quanh mới rút được thiết bị ra. Dễ dàng. Luồng cáp đi dạt về hai bên sườn, khoảng không trước mặt thiết bị hoàn toàn trống trải để kéo trượt ra ngoài.
Nhiệt độ hoạt động bên trong tủ Cao (Tăng từ $5^\circ\text{C} - 10^\circ\text{C}$ do bó cáp chặn luồng khí thoát ra của quạt tản nhiệt). Ổn định (Khí nóng thoát tự nhiên ra cửa lưới phía sau, kéo dài tuổi thọ thiết bị lên gấp 1.5 lần).
6. Lời khuyên thiết kế giải pháp từ chuyên gia tích hợp hệ thống
Để hiện thực hóa một tủ mạng viễn thông đạt điểm tuyệt đối khi nghiệm thu với các chủ đầu tư lớn, đơn vị nhà thầu cần lưu ý các nguyên tắc thực địa sau:
- Tách biệt dòng cáp ngay từ khi vào tủ: Luôn quy hoạch máng cáp dọc bên trái chuyên dụng cho cáp sợi quang (tín hiệu trục chính tốc độ cao), và máng cáp dọc bên phải dành riêng cho cáp đồng/cáp nguồn PDU. Sự tách biệt này triệt tiêu hoàn toàn rủi ro tì đè vật lý lên sợi quang mảnh.
- Sử dụng dây buộc nhám (Velcro Tie) thay cho dây rút nhựa (Zip Tie): Đối với cáp quang, tuyệt đối cấm sử dụng dây rút nhựa. Lực thắt bằng tay của thợ thi công khi dùng dây rút nhựa rất khó kiểm soát, dễ tạo ra các điểm thắt nút gây lỗi vi uốn cong (Micro-bending) khiến bài test suy hao bằng máy Fluke bị trượt. Dây buộc nhám Velcro cho phép cố định bó cáp chắc chắn nhưng vẫn giữ được độ co giãn mềm mại cần thiết cho sợi quang.
Tối ưu hóa không gian hạ tầng tủ rack viễn thông là sự tổng hòa giữa tư duy kiến trúc khoa học và việc sử dụng các công cụ quản lý cáp thực dụng. Đầu tư bài bản cho hệ thống máng đỡ, thanh quản lý ngay từ ngày đầu không chỉ giúp doanh nghiệp bảo vệ toàn vẹn dòng tín hiệu sạch, mà còn khẳng định trình độ chuyên môn đỉnh cao của đơn vị tư vấn thiết kế giải pháp.
