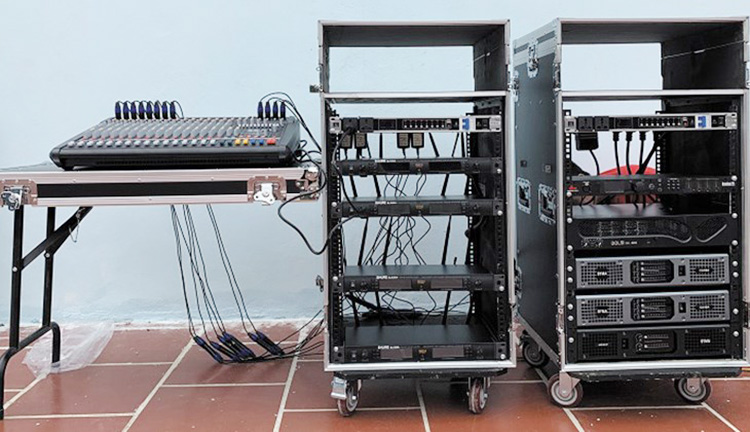

Hướng dẫn lắp đặt thiết bị âm thanh vào Tủ âm thanh Unirack đúng cách, hiệu quả, an toàn cho thiết bị, sử dụng lắp đặt cho nhiều loại tủ âm thanh khác nhau
Bạn đã đầu tư vào một chiếc tủ âm thanh Unirack chất lượng cao, một giải pháp bảo vệ lý tưởng cho các thiết bị điện tử đắt tiền. Tuy nhiên, việc lựa chọn tủ rack mới chỉ là bước khởi đầu.
Bước tiếp theo và cũng là bước quyết định đến hiệu suất hoạt động, độ bền, và tính thẩm mỹ của toàn bộ hệ thống chính là quy trình lắp đặt thiết bị. Nhiều người dùng thường xem nhẹ công đoạn này, dẫn đến một hệ thống cáp rối rắm, tản nhiệt kém hiệu quả.
Không chỉ gây khó khăn khi bảo trì mà còn tiềm ẩn nguy cơ làm hỏng các thiết bị điện tử đắt tiền do quá nhiệt.
Lắp đặt thiết bị âm thanh là một quá trình kỹ thuật yêu cầu sự hiểu biết về nguyên tắc vật lý, quản lý nhiệt độ, và tuân thủ nghiêm ngặt tiêu chuẩn công nghiệp. Việc tuân thủ quy trình chuẩn kỹ thuật mà Unirack Việt Nam cung cấp sẽ mang lại những lợi ích cốt lõi:
- Đảm bảo các thiết bị sinh nhiệt cao (như cục đẩy công suất) hoạt động trong môi trường nhiệt độ lý tưởng, kéo dài tuổi thọ và giảm thiểu nguy cơ hỏng hóc.
- Giảm thiểu tối đa nhiễu tín hiệu điện từ (EMI), đơn giản hóa việc truy vết và khắc phục sự cố, tiết kiệm thời gian đáng kể cho kỹ thuật viên.
- Mang lại vẻ ngoài gọn gàng, đồng bộ, thể hiện tính chuyên môn cao cho phòng thu hoặc khu vực vận hành sự kiện của bạn.
Hãy cùng Unirack tìm hiểu chi tiết từng bước để bạn tự tin lắp đặt thiết bị vào tủ rack âm thanh của mình một cách chuẩn mực và an toàn nhất.
Một quy trình lắp đặt chuyên nghiệp luôn bắt đầu bằng sự chuẩn bị chu đáo. Việc này không chỉ giúp tiết kiệm thời gian mà còn đảm bảo an toàn tuyệt đối cho thiết bị.
Để quá trình lắp đặt diễn ra nhanh chóng và chính xác, bạn cần chuẩn bị bộ dụng cụ sau:
• Bộ vít lắp Rack chuyên dụng: Gồm vít tiêu chuẩn M6 (phổ biến nhất) hoặc M5 đi kèm với đai ốc lồng (Cage Nuts) do tủ Unirack cung cấp.
• Tua vít chuyên dụng: Loại 4 cạnh có khả năng từ tính để tránh làm rơi vít trong quá trình thao tác trong không gian hẹp.
• Công cụ quản lý cáp: Bao gồm dây rút nhựa (Cable Ties) và đặc biệt là dây buộc Velcro (dây dán) – ưu tiên dây Velcro vì chúng mềm dẻo, dễ tái sử dụng và không gây hư hỏng hoặc đứt cáp như dây rút nhựa siết quá chặt.
• Nhãn dán (Labeler) và bút đánh dấu: Để dán nhãn (Label) cho từng sợi cáp và cổng kết nối, đây là yếu tố quan trọng để phân biệt cáp nguồn và cáp tín hiệu.
• Găng tay chống tĩnh điện (ESD Gloves): Để bảo vệ các thiết bị nhạy cảm như bộ xử lý tín hiệu số khỏi dòng tĩnh điện từ cơ thể bạn.

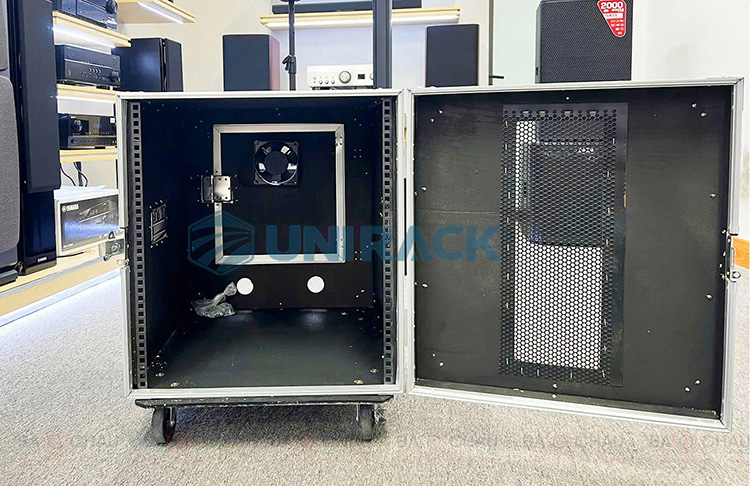

.jpg "Hướng dẫn lắp đặt thiết bị vào tủ âm thanh Unirack")
>> Tham khảo các dòng tủ âm thanh chuyên nghiệp hãng Unirack như:
Tủ gỗ 8U chuyên nghiệp , Tủ gỗ 10U chuyên nghiệp , Tủ gỗ 12U chuyên nghiệp , Tủ gỗ 16U chuyên nghiệp
Khi lắp đặt thiết bị vào tủ rack kim loại, luôn tuân thủ các nguyên tắc kỹ thuật sau để tối ưu hóa hiệu suất và độ bền cấu trúc:
Nguyên tắc trọng tâm và nhiệt độ: Hãy sắp xếp thiết bị nặng và sinh nhiệt cao ở đáy tủ. Các thiết bị có khối lượng lớn nhất, chủ yếu là cục đẩy công suất (Power Amplifier), UPS hoặc các thiết bị nguồn, nên được lắp đặt ở các vị trí U thấp nhất (gần đáy tủ).
Việc này giúp hạ thấp trọng tâm của tủ rack âm thanh thép, ngăn ngừa lật đổ (đặc biệt quan trọng với tủ rack sự kiện di động), đồng thời tận dụng luồng khí lạnh đi vào từ đáy tủ để làm mát ban đầu.
Nguyên tắc phân tầng nhiệt: Thiết bị nhẹ và ít sinh nhiệt ở đỉnh tủ. Các thiết bị nhẹ hơn như bộ xử lý tín hiệu (DSP), EQ, Patch Panel nên được đặt ở các vị trí U cao hơn.
Khoảng cách tản nhiệt (Buffer U): Luôn đảm bảo chừa ít nhất 1U trống (hoặc lắp thanh quản lý cáp/quạt hút) phía trên và dưới các thiết bị sinh nhiệt cực cao để tạo điều kiện cho luồng không khí lưu thông hiệu quả.
Quy trình lắp đặt sau đây được áp dụng cho mọi loại tủ rack 19 inch chất lượng cao của Unirack, đảm bảo tính chuẩn xác và an toàn tuyệt đối.
Chuẩn bị sẵn sàng cho việc bắt vít là bước đầu tiên và quan trọng để đảm bảo thiết bị được cố định chắc chắn.
• Xác định vị trí U: Dựa trên sơ đồ đã thiết kế trước, xác định chính xác các vị trí U (đơn vị chiều cao) cần lắp thiết bị.
• Lắp đai ốc lồng: Đai ốc lồng (Cage Nuts) có hai móc. Dùng dụng cụ hoặc tay bóp nhẹ để móc một bên vào cạnh lỗ vuông trên thanh rail, sau đó đẩy mạnh bên còn lại vào lỗ cho đến khi cố định. Lắp đai ốc lồng vào cả bốn lỗ bắt vít của mỗi vị trí U đã xác định (hai lỗ phía trước và hai lỗ phía sau).
• Điều chỉnh thanh Rail (nếu cần): Đối với các dòng tủ rack âm thanh cao cấp của Unirack, thanh rail gắn thiết bị có thể điều chỉnh độ sâu. Hãy đảm bảo thanh rail trước và sau được điều chỉnh song song và có khoảng cách phù hợp với chiều sâu của thiết bị.
Tuân thủ nghiêm ngặt nguyên tắc "Nóng dưới, Lạnh trên" để đảm bảo sự ổn định cấu trúc và tản nhiệt.
Bắt đầu từ vị trí lắp đặt cục đẩy công suất hoặc UPS. Đặt thiết bị vào, căn chỉnh lỗ bắt vít và dùng vít M6/M5 vặn chặt vào đai ốc lồng đã lắp. Sau đó, cố định bằng cả vít phía trước và phía sau để tăng độ vững chắc và chịu tải.
Chừa 1U trống (hoặc lắp thanh quản lý) nếu thiết bị bên dưới là cục đẩy công suất. Sau đó lắp thiết bị tiếp theo (ví dụ: Mixer, Audio Interface).
Đối với các thiết bị không chuẩn 19 inch, hãy lắp khay rack 1U hoặc 2U vào tủ trước, sau đó đặt thiết bị lên trên khay và cố định bằng dây Velcro để ngăn chúng trượt ra ngoài.
Sự ổn định của tủ rack thép nằm ở khả năng quản lý nhiệt.
Lắp thanh PDU 1U vào vị trí cố định (thường là ở đỉnh hoặc đáy tủ, tùy thuộc vào cách đi dây của bạn). Đảm bảo PDU được kết nối an toàn với nguồn điện chính.
Lắp quạt hút (thường ở nóc tủ) và/hoặc quạt thổi, để tạo luồng khí đối lưu mạnh mẽ. Kết nối quạt với PDU hoặc nguồn điện riêng biệt.
Quản lý cáp là yếu tố then chốt tạo nên sự chuyên nghiệp và giảm thiểu nhiễu tín hiệu.
Cáp nguồn điện (AC Power) và cáp tín hiệu âm thanh (XLR, TRS, BNC) phải luôn được đi tách biệt và nếu buộc phải đi gần nhau, chúng phải cắt nhau theo góc 90 độ.
Nguyên tắc này giảm thiểu tối đa hiện tượng nhiễu điện từ (EMI) có thể gây ra tiếng "hum" hoặc "buzz" trong hệ thống âm thanh.
Lắp thanh quản lý cáp 1U ngang hoặc dọc (Horizontal/Vertical Cable Managers) giữa các nhóm thiết bị để dẫn cáp đi gọn gàng theo chiều ngang và dọc, tránh tình trạng cáp bị căng hoặc chèn ép.
Dùng dây buộc Velcro để bó các đoạn cáp lại với nhau theo từng nhóm (Ví dụ: Bó cáp nguồn riêng, cáp tín hiệu riêng). Tránh siết quá chặt để bảo vệ cáp.
Kiểm tra cuối cùng là bước bắt buộc để đảm bảo an toàn vận hành.
• Kiểm tra độ chắc chắn: Dùng tay lắc nhẹ các thiết bị đã lắp đặt, đảm bảo tất cả vít đều được siết chặt và thiết bị không bị lung lay.
• Kiểm tra kết nối: Rà soát lại tất cả các kết nối tín hiệu (input/output) và nguồn điện (cắm vào PDU).
• Khởi động hệ thống (Power On Sequence): Cắm nguồn điện vào PDU và bật nguồn theo thứ tự chuẩn.
• Kiểm tra tản nhiệt: Đảm bảo quạt tản nhiệt hoạt động tốt hãy dùng tay cảm nhận luồng khí nóng được hút ra từ nóc tủ.
Khả năng tản nhiệt là yếu tố sống còn, và đây là ưu điểm nổi bật của tủ rack thép Unirack. Cần khai thác tối đa tính năng này.
Luôn đảm bảo không gian xung quanh đáy tủ Unirack có đủ khe thoáng hoặc không bị che chắn. Luồng khí lạnh sẽ được hút vào, đi qua các thiết bị, và khí nóng sẽ bốc lên trên.
Lắp các tấm chắn 1U vào những vị trí U trống không có thiết bị. Việc này có vẻ thừa thãi, nhưng nó là chìa khóa để điều hướng luồng khí.
Tấm chắn buộc luồng khí đi qua các thiết bị đang hoạt động để làm mát, thay vì đi qua khoảng trống, giúp làm mát hiệu quả hơn nhiều.
Lắp đặt thiết bị vào tủ âm thanh Unirack chuẩn kỹ thuật là một quy trình chi tiết, nhưng đó là khoản đầu tư thông minh nhất để đảm bảo hiệu suất, độ an toàn và tính thẩm mỹ của toàn bộ hệ thống.
Hãy biến chiếc tủ rack âm thanh thép của bạn thành một trung tâm điều khiển âm thanh khoa học và chuyên nghiệp bằng cách tuân thủ nghiêm ngặt nguyên tắc ở trên.
Nếu bạn cần tư vấn thêm về cách tối ưu hóa không gian tủ âm thanh UNIRACK hoặc tìm kiếm các phụ kiện chuẩn U đi kèm.
Hãy liên hệ ngay với Unirack Việt Nam – đơn vị sản xuất và cung cấp các loại tủ âm thanh uy tín số 1 Việt Nam để được hỗ trợ chuyên sâu và tận tình.
